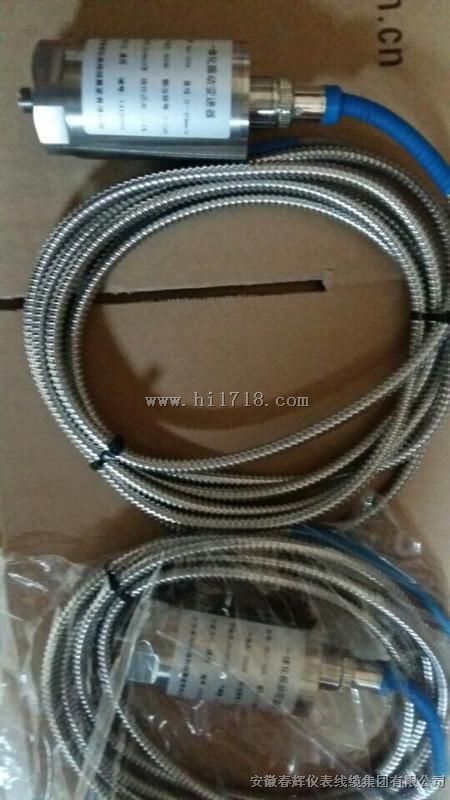

SDJ-702系列振动变送器

SDJ-705，SDJ-706，

SDJ-706B，SDJ-703，

SDJ-705L震动速度变送器

SDJ-706Y，SDJ-706S，

SDJ-706振动速度传感变送器

将振动速度传感器、精密测量电路集成在一起,实现了传统的“传感器十变送器”模式的振动测量系统的功能,实现了经济型高振动测量系统,该变送器可直接连接DCS、PLC或其它系统,是风机、水泵等工厂设备振动测量的理想选择。
安装位置：垂直或者水平安装于被测振动点上，变送器底部用M10螺钉固定。

主要由振动速度传感器、功能转换电路组成。可广泛用于：风机、压缩机、泵等大型旋转机器。测量轴承座、机壳等振动。输出电流(或电压)信号,便于同计算机系统（DCS等）联接。它直接安装在机器外部，故安装、使用、维护极为方便。它带就地显示, 由液晶显示屏可以直接显示振动值（烈度或位移）极大方便了维护人员实时了解机器运行情况。

技术参数：
1. 灵敏度: 20mv/mm/s±5%、30mv/mm/s±5%、50mv/mm/s±5%
2. 频率响应：5 ～ 500 Hz
3. 自振频率：10Hz
4. 测量范围：1、0～10mm/s、0～20mm/s、0～50mm/s
2、0～100um、0～200um、0～500um
5. 输出电流：4～20mA
6. 输出阻抗：≤500Ω
7. 工作电压：DC24V
8. 加速度：10g
9. 测量方向：垂直或水平
10.使用环境：温度 -30℃～50℃ 相对湿度 ≤90%

技术规格
电源：15~30VDC电源供电，
功耗0.5W；
测量量程：速度有效值/峰值，量程可选
频率范围：10～2000Hz；-3dB，5%；
敏感方向：轴向，任意方向/角度安装；
横向灵敏度：≤3%；
壳体材料：316L不锈钢壳体，内部用环氧树脂密封灌装；
电气隔离：500Vrms，电路与壳体隔离；
引出线方式：（1）顶部直接出线
（2）带防护盒端子出线
电流输出：与速度有效值/峰值成比例的4-20mA DC 电流
精度：优于±3%。
负载能力：≤500Ω

测量参数：位移、速度。
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造。
安装要求：只需在机壳上打一螺孔，将传感器固定在双头螺钉上，无须对机器内部进行任何操作。
技术参数：
1. 输入信号：振动速度传感器输出；输入阻抗：>100KΩ
2. 灵敏度：20～50 mV/mm/S±5%；
