- 产品名称：WT-DO-A2-B2-C2-D2，WT-DO-A3-B2-C3-D1，WT-DO-A1-B2-C1
- 产品型号：WT系列电涡流传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-03-05
- 已获点击：391
- 品牌/商标：本厂部15855093488
详细说明
WT-DO-A2-B2-C2-D2，
WT-DO-A3-B2-C3-D1，

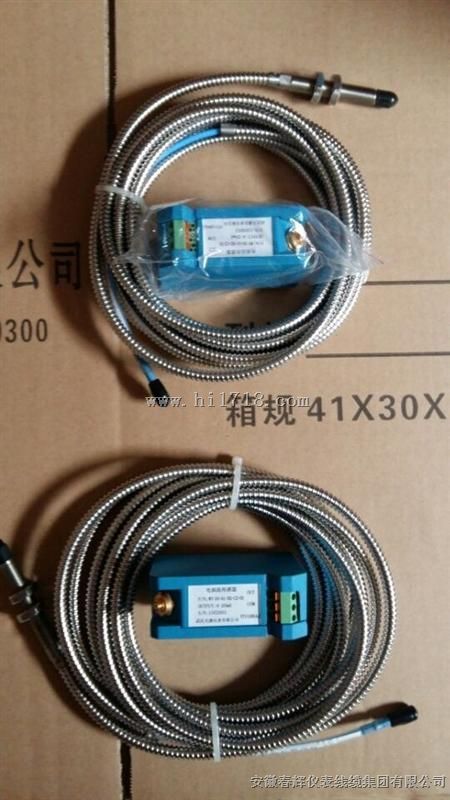

WT-DO-A1-B2-C1电涡流传感器/轴位移探头
应用 ：
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
技术指标：
① 互换性：对于电涡流传感器系统，互换同型号探头误差不超过±5%
② 工作温度：-30℃～150℃
③ 探头温漂：以20℃（室温）为准，+150℃内温漂小于±3%
■探头选择要点
▲ 选择探头，建议选择标准线性量程大于被测体移动范围20%以上的探头；
▲若被测面面积不能满足试件尺寸要求，可选择扩展线性量程的小探头；
▲若探头电缆无管道保护，建议选择铠装探头，使电缆不易破损；
▲若无特别的安装限制，通常选择标准安装类型的探头；
▲探头的无螺纹是为了方便安装：采用螺孔安装时，适当长度的无螺纹可以减少需要旋入螺孔的长度；
▲探头壳体长度取决于安装位置与被测面的距离，若无特别需要，建议选择40或50mm长；
▲采用螺孔安装时，探头电缆应选0.5m或1.0m长，以免旋动探头时不易扭断电缆，还应选择延伸电缆；
▲在机器内部安装探头，探头总长应保证电缆接头能处于机器外部，防止内部的机油污染接头；
电气指标
探头直径（mm） | Φ8 | Φ11 | Φ25 |
线性范围（mm） | 2 | 4 | 10 |
灵敏度(V/mm) | 8.0 | 4.0 | 0.8 |
使用温度(℃) | 探头延伸电缆-40～+150 前置器-40～+65 | ||
线性误差（%） | ＜1 | ＜1 | ＜1.5 |
温度漂移（%） | ＜3 | ＜3 | ＜5 |
频率响应（KHz） | 0～10 | ||
被测体直径（mm） | 16 | 25 | 50 |
电源（VDC） | -23～-26 | ||
输出电压（VDC） | 约-22 | ||
耗电量（mA） | ＜25 | ||
螺纹规格（mm） | M1O×1 | M14×1.5 | M30×2 |
