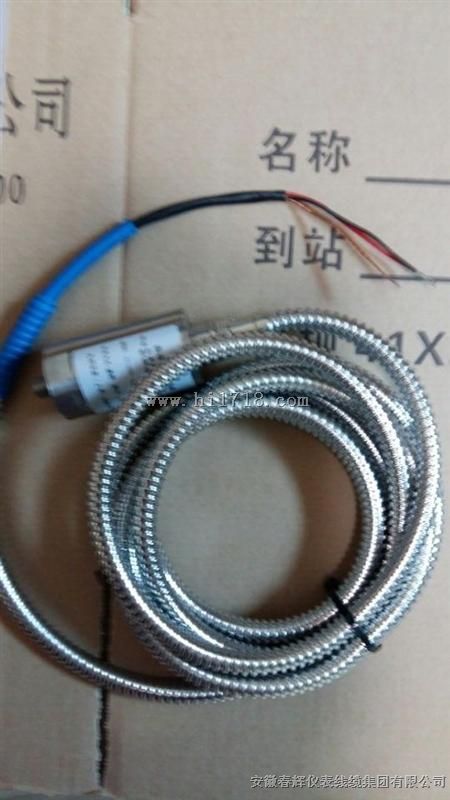

XT-1，ST-3，ST-2G，ST-2振动传感器

ZHJ-2W，ZHJ-2，

SDJ-SG-2F振动速度传感器

是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小，也可以输送到其它二次仪表或交流电压表进行测量。传感器的总体设计保证它有如下使用特点：(1) 它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。(2) 相对于其它类型的振动传感器而言，振动速度传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。(3) 传感器有较低的使用频率可以适用于低转速的旋转机器。(4) 传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动（0.01μm）。(5) 传感器有一定抗横向振动能力（不大于10g峰值）。主要技术指标l 基本测试条件：温度：20℃±5℃相对湿度：≤80%周围无强电磁场干扰l 频响范围：10Hz~1200Hzl 灵敏度： 10-50mv/mm/s±5%l 幅值线性度：<3%l 横向灵敏度比：<5%l 环境温度：-30℃ ~ 120℃l 可测位移：1mm（单峰值）l 防护等级：IP65l 防爆标志：ExiaⅡCT6 Gal 环境条件：防尘、防潮（95%不冷凝）l 测量方式：垂直或水平l 输出阻抗：≤450Ω l 绝缘电阻：>2MΩl 安装方式：在底座有M10*1.5mm螺钉固定使用注意事项：l 传感器在运输及安装过程中，应尽量避免不必要的振动和冲击，尤其避免横向振动和冲击。l 传感器输出为2芯屏蔽线，输出端均为浮地，对外壳绝缘。l 注意传感器工作方向，不要安装错误。
