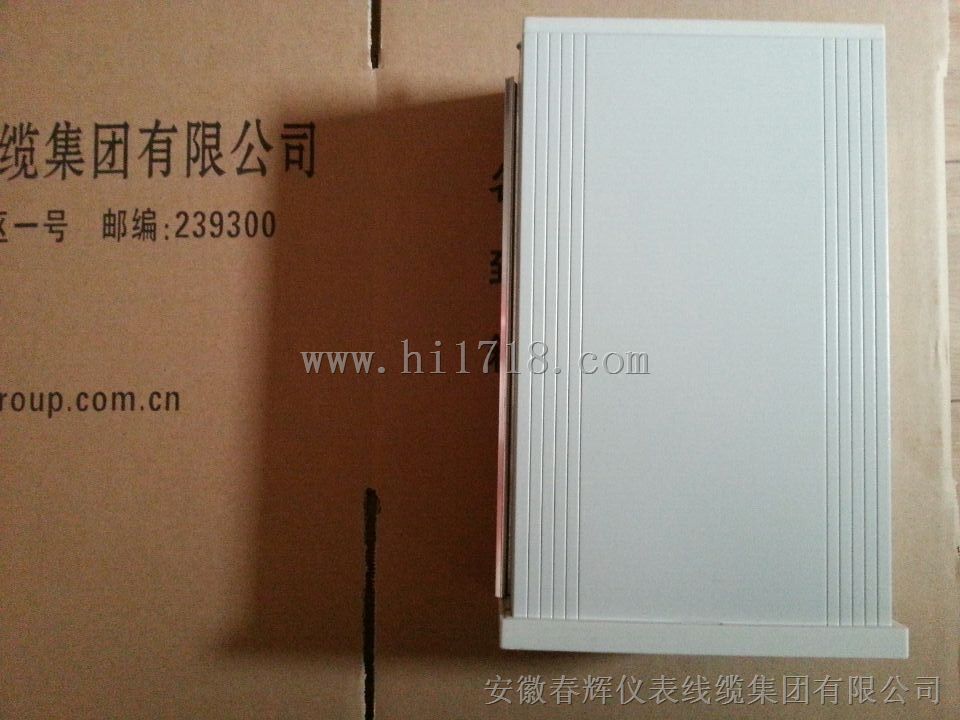

HZD-Z-X，HZD-W/L，HZD-W-S，HZD-L-S智能振动监控仪表
  • 产品名称：HZD-Z-X，HZD-W/L，HZD-W-S，HZD-L-S智能振动监控仪表
  • 产品型号：HZD-Z-X，HZD-W/L，HZD-W-S，HZD-L-
  • 所属类别：检测控制仪 > 记录/显示仪表
  • 发布时间：2015-03-05
  • 已获点击：691
  • 品牌/商标：本厂部15855093488
详细说明

HZD-Z-X，HZD-W/L，

HZD-W-S，

HZD-L-S智能振动监控仪表

HZD-Z-X型智能轴振动监控仪是风机、压缩机、汽轮机等各种旋转机械装置不可缺少的检测、保护设备。旋转机械转子径向的振幅以及径向位置，是衡量其全面机械状况最基本的指标，很多的机械故障，包括转子不对中，不平衡，轴承磨损，轴裂纹以及发生动静摩擦，都能通过该监控仪来测量。

HZD-Z型智能轴振动监控仪与WT型电涡流传感器相配套使用，可对各种旋转机械进行轴承相对振动的连续监控和测量。该装置具有高、性能稳定、抗干扰能力强、可靠性高等特点。

输入信号：接收一个或两个涡流传感器信号。

输入阻抗：＞50KΩ。

量程：涡流传感器：0~999um（P-P值）
频率响应：5~1KHz。
测量：±0.2% FS±1字，在+25℃的条件下检测。
记录输出：4~20mA输出，记录输出正比于振动监测保护仪设置的变送量程。每个通道都有各自的记录输出，记录输出的短路，并不影响振动监测仪表的运行。当振动监测仪表处于传感器非OK状态时，记录输出为4mA。
通讯方式：RS485
传感器电源输出：-24±1VDC，125mA。
报警设置点：共计4个报警设置点，每个通道分别设置2个报警点。报警点可以在0~100％变送量程范围内进行设置，报警可在±0.2% FS之内重复。
继电器输出状态：继电器常开或常闭输出可选。125VAC/1A（阻性负载）或24VDC/1A（阻性负载）。报警延时可以任意设置。


HZD-W/L型轴瓦振动监测仪，配接振动速度传感器，可测量各种旋转机械的轴承振动的幅度，可以监测旋转机械的垂直、水平方向的振动，特别适用于具有滚珠轴承的机器，在这种机器里轴承的振动可较多地传到机壳上，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监测仪尤其适用。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。
功能说明（智能型）：
1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 传感器输入：振动速度传感器，灵敏度：20～50mV/mm/S1%，频响：5～1000Hz
2. 显示方式：3位数码管显示，准确度:0.5％
3. 测量范围：0～500μm（峰—峰值）
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）80（高）250（深）mm
10. 开孔尺寸：152（宽）75（高）mm


HZD-L-X型振动烈度监控仪,配接动速度传感器，对旋转机械的振动烈度进行长期监测，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。
功能说明（智能型）：
1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动烈度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 传感器输入：XT-1振动速度传感器，灵敏度：20mV/mm/S1%，频响：5～1000Hz
2. 显示方式：3位数码管显示，准确度:0.5％
3. 测量范围：0～500μm（峰—峰值）
4. 电流输出：4～20mA或0～10mA,负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC10% 50Hz 功耗≤10W
