- 产品名称：DWQZ-DO-02-L50电涡流传感器
- 产品型号：DWQZ-DO-02-L50
- 所属类别：传感器 > 其他传感器
- 发布时间：2015-02-26
- 已获点击：610
详细说明

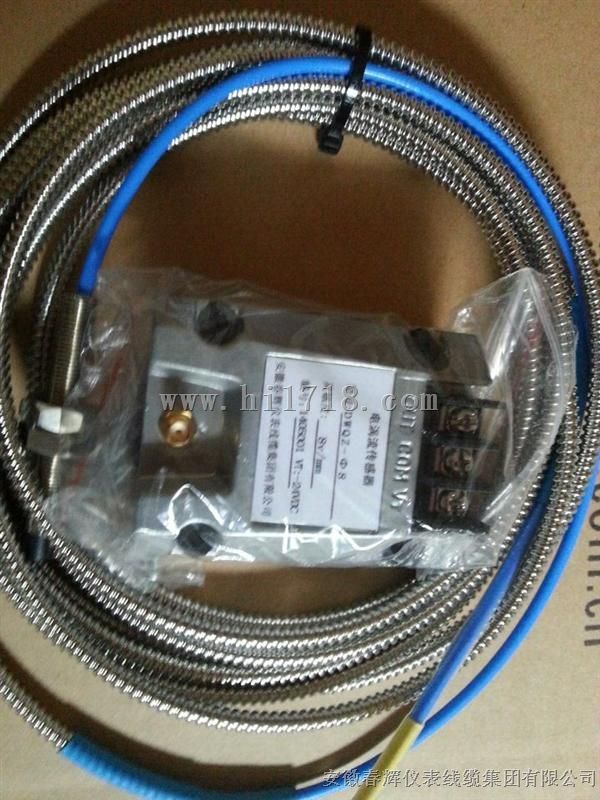

DWQZ-DO-02-L50电涡流传感器
由探头、延伸电缆、前置器三部分构成。电涡流探头内绕有线圈，该线圈与前置器内的振荡电路构成高频振荡回路。电涡流传感器工作时在被测金属表面产生电涡流效应，当探头与被测金属面之间的距离变化时，金属表面上的涡流所产生的磁场使探头与前置器所构成的振荡器的阻抗发生变化，所以探头与被测表面距离变化可以通过探头线圈阻抗的变化来测量。
技术参数
探头直径（mm） | Ф8mm | Ф11mm | Ф18mm | Ф25mm |
灵敏度（V/mm） | 8 | 4 | 1.5 | 0.8 |
线性范围（mm） | 2 | 4 | 8 | 10 |
线性误差(%) | ≤±1% | ≤±1% | ≤±1% | ≤±1% |
安装螺纹(mm) | M10×1mm | M14×1.5mm | M25×1.5mm | M30×2mm |
探头温度(℃) | -40℃～150℃ | |||
延长电缆温度(℃) | -40℃～150℃ | |||
前置器温度(℃) | -30℃～70℃ | |||
频率响应(KHz) | 0～10 KHz | |||
电源(V) | -24VDC | |||
输出电压(V) | -22VDC | |||
探头电缆长度(m) | 1m | |||
系统电缆长度(m) | 探头电缆长度+延伸电缆长度=5 m或9 m | |||
汽轮机保护仪表组合仪表上有：①轴向位移监视仪配套DWQZ-DO-02-L50电涡流传感器。
②转速监视仪配套SZCB型传感器磁电式转速传感器。③热膨胀监视仪配套TD-2-25热膨胀传感器。④油箱油位监视仪配套SLF-F10±50油位继电开关。⑤前轴振动监视仪配套SZ-6型振动传感器。⑥后轴振动监视仪配套SZ-6型振动传感器。
