- 产品名称：WB-850轴向位移监测仪
- 产品型号：WB-850轴向位移监测仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-02-05
- 已获点击：479
- 品牌/商标：本厂部13965987877
- 企业类型：制造商
详细说明

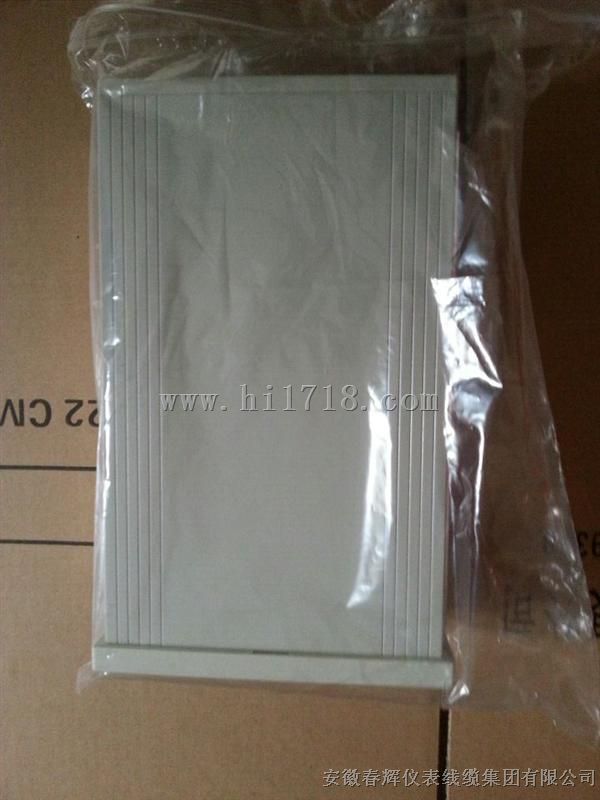

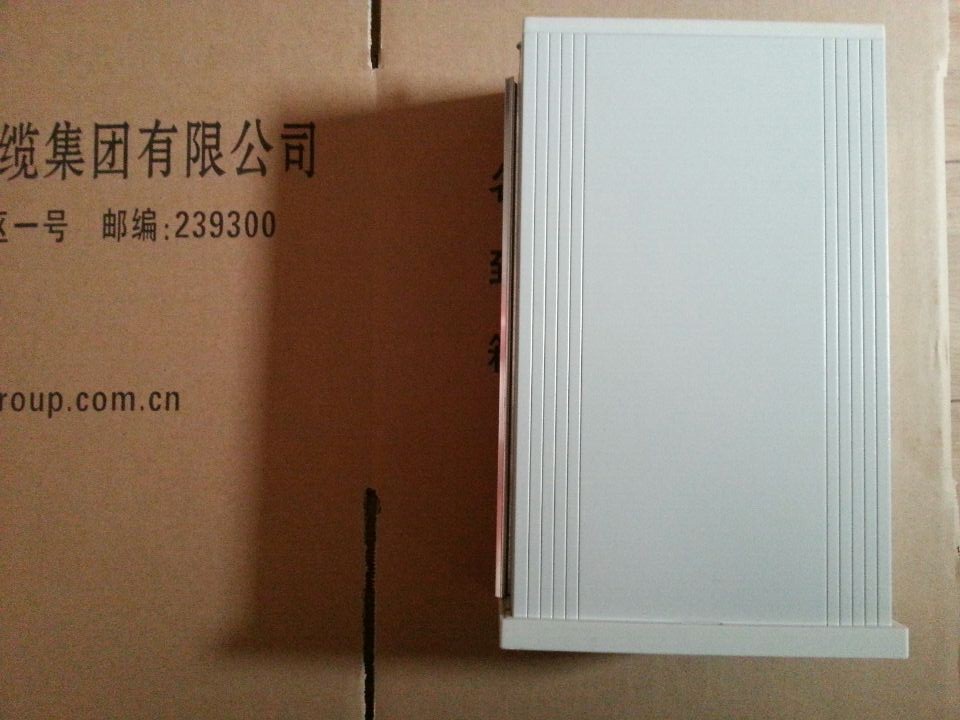

WB-850轴向位移监测仪
是精密测控仪表,配接XD系列电涡流位移传感器，用于连续监测旋转机械在启停和运行过程中大轴或转子的轴向位置。轴向位
移是机器内部，转子沿轴心方向，相对于止推轴承二者之间的间隙而言，轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙，对于旋转机械，如蒸汽轮机，燃汽轮机，水轮机，离心机和轴流压缩机等，轴承位置是一个十分重要的信号，过大的轴向位置将引起大的机构损坏，而轴向位移监控仪，对止推轴承的损坏，可提出早期报警和保护。完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内水平。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴向位置的监视和保护.
功能说明：
1. 显示功能
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
故障监测
监测旋转机械的转子轴向位置（电涡流传感器）
测量参数
转子相对于轴瓦的位置（位移）
机组类型
各种旋转机械的监测。如汽轮机、风机、压缩体贴、电机、泵等。
安装要求
对于已有涡流探头系统的机组，只需将连线接上设置报警、危险点即可。
主要技术指标：
测量范围 由所选传感器确定
分辨率 0.1%（FS）
指示误差1%，标准输出1%
输出信号 电源1～5V，负载≥1KΩ 流4～20mA，
输入阻抗 10kΩ
显示方式 三位半LED数显
报警停机 两级，设定范围为满量程的5%～100%，
延时1s～6s可选，继电器触点容量28VDC×5A
或115VAC×0.5A
电源 220VAC±10%
使用环境 温度-10℃～50℃ 湿度＜80%
重量 2kg
外形尺寸 160（宽）×80（高）×270（深）mm
安装尺寸 150+1（宽）×74+1（高）mm
