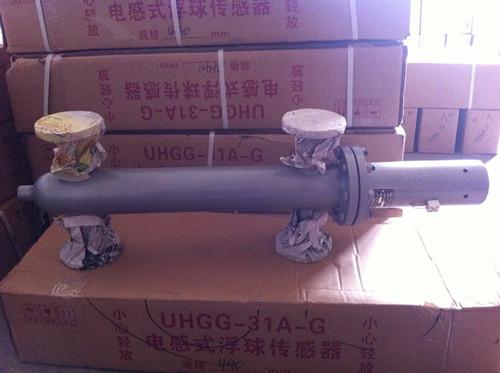

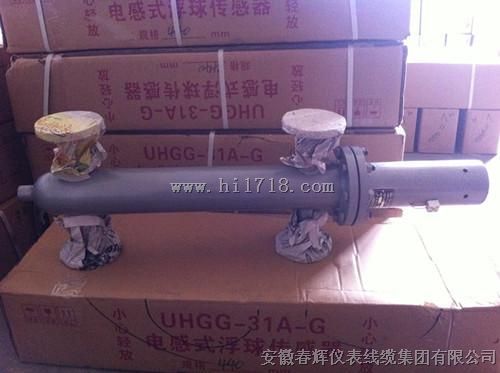

UHGG-31A-G电感式液位传感器/浮球/线圈

主要技术

　　1、适用介质：非腐蚀性液体，比重≥0.8
　　2、工作压力：≤1.6MPa、2.5MPa
　　3、工作温度：≤250°
　　4、相对湿度：≤85%
　　5、检测范围：+50 -75
　　6、公称通径：25mm
　　7、主要性能规范：

型号	规格L（法兰中心距离）单位:毫米	工作压力	筒体直径	浮球直径
UHGG-31A-G	300、350、400、440	≤2.5MPa	Ф89	Ф75
高压型UHGG-31A-G	300、350、400、440	≤4.0MPa	Ф89	Ф75

三、工作原理
　　传感器液筒上的汽水管法兰与锅炉筒体相联接，使锅筒内的水位与液筒内的水位互相联通。当锅筒内的水位变化时，液筒内的水位相应发生变化。液筒内浮球根据锅筒水位高低发生移动，水位升高时，浮球上浮。水位下降时，浮球向下降，连接在浮球上的矽棒在电感线圈中发生移动。使电感线圈两端电感量mH发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收时这一电感量的变化液位信号，转换成与液面相对应的指示和信号。促使自动控制水泵的启动与停止。给水系统发生故障时，指示灯能显示缺水或满水情况，同时发出蜂鸣报警和灯光报警。

四、安装和维护
　　1、传感器安装请参照图（1）
　　2、传感器与被控容器之间加装Dg25的截止阀两只，以便调试维修，在正常运行中，两阀必须全部打开。
　　3、传感器安装必须与被控容器平面线相互垂直，倾斜度不得大于2°。
　　4、传感器必须安装排污管道、排污阀。
　　5、接线座接电感线圈两端，另二端接二次仪表的液位信号输入端。
　　6、传感器应经常进行排污（每班到少）定期检查传感器内的不锈钢浮球，半年清除浮球表面的污垢。
　　7、当液位信号出现异常时，检查按下述方法进行：
　　　　a、拆下传感器罩壳接线座的任一端线，使其与二次仪表不成回路。
　　　　b、用万用表R×10档检查电感线圈两端，正常时，其阻值约在200欧姆左右。
　　　　c、拆开传感器，检查浮球是否漏水。
　　8、当电感线圈开路（内部线路不通）或浮球渗水时应及时更换。

五、订货需知
　　1、传感器由我厂成套向用户供应，特殊规格由用户提出技术要求，我厂将尽力为用户服务。
　　2、本厂提供浮球、电感线圈等易损备件。用户在订货时请具体注明，浮球外圆尺寸。（参照主要性能规范栏）。
　　3、订货时请注明传感器的汽水管法兰尺寸及端面法兰间距。
　　4、传感器按下列规定选用：
　　　　a、公称压力≤2.5MPa选用UHGG-31A-G。
　　　　b、公称压力≥2.5MPa法兰连接按JB82-59凹凸式密封面；≤2.5MPa法兰连接按JB81-59光滑式密封面。
