- 产品名称：HZD-L-X，HZD-L-X1智能振动烈度监控仪
- 产品型号：HZD-L-X，HZD-L-X1
- 所属类别：工业自动化仪表 > 记录/显示仪表
- 发布时间：2015-01-29
- 已获点击：673
智能振动烈度监控仪HZD-L-X
型号：HZD-L-X，HZD-L-X1
配接振动速度传感器，对旋转机械的振动烈度进行长期监测，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。
功能说明（智能型）：
1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动烈度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
功能说明
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、面板按键可调整量程值，无需电位器调整，方便现场调试
3、一分钟不按操作键，可自行回到运行状态
4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报警
5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警

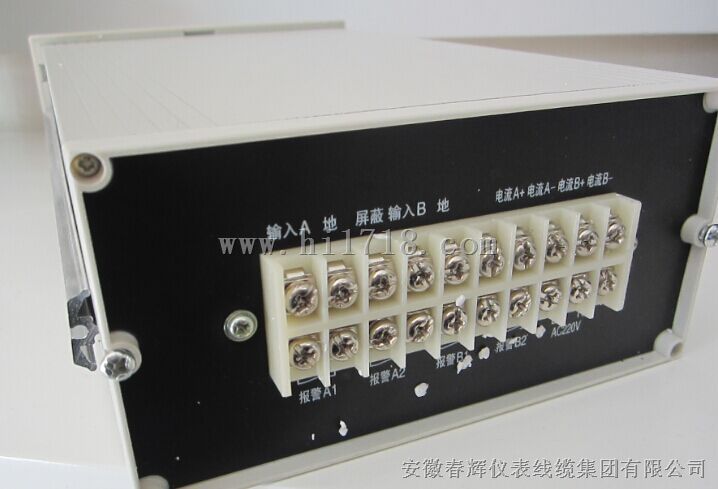

6、后面板上有与轴振动值成正比的电流输出端子，供记录输出
产品详细信息
电器指标：
1、外接电源；220VAC50Hz0.5A
2、输入
信号：接受一个WT型电涡流传感器的信号
灵敏度：8V/mm
输入阻抗：>50KΩ
3、量程：0～500μm(峰-峰值)
4、显示
显示方式：三位0.8英寸LED数字显示(单通道)
三位0.5英寸LED数字显示(双通道)
显示：±1%满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED
5、输出
电流输出：4～20mA有源
输出负载：≤500Ω
6、报警点设置
范围：0～100%满量程
度：±0.5%
7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点
8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps
环境指标：
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
整机尺寸：160（宽）×80（高）×250（深）mm
开孔尺寸：152+1×74+1mm
量程选择A□□：
0 1—— 0～10.0mm/S；
0 2—— 0～20.0mm/S；
0 3—— 0～50.0mm/S
电流输出B□□：
0 1—— 4～20mA；
0 2—— 0～10mA
重量：2.5Kg
