- 产品名称：HZW-A2-B1-C2-D2-E2轴向位移监控仪
- 产品型号：HZW-A2-B1-C2-D2-E2
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-01-20
- 已获点击：550
- 品牌/商标：本厂部15855093488
- 企业类型：制造商
- 新旧程度：全新
详细说明

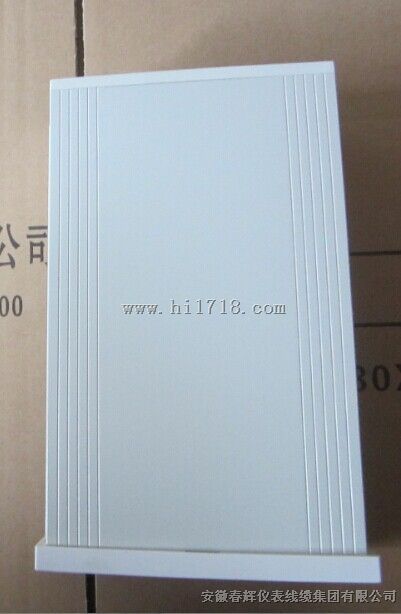

HZW-A2-B1-C2-D2-E2轴向位移监控仪
轴向位移是机器内部，转子沿轴心方向，相对于止推轴承二者之间的间隙而言，轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙，对于旋转机械，如蒸汽轮机，燃汽轮机，水轮机，离心机和轴流压缩机等，轴承位置是一个十分重要的信号，过大的轴向位置将引起大的机构损坏，而轴向位移监控仪，对止推轴承的损坏，可提出早期报警和保护。完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内水平。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴向位置的监视和保护.
功能说明：
1. 显示功能
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 传感器输入：WT系列电涡流位移传感器，频响:0～5KHz
2. 显示方式: 4位0.8英寸LED数字显示，准确度:±0.5％
3. 测量范围: -2.0～+2.0mm(无特殊要求按±1.5mm生产)
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×250（深）mm
10. 开孔尺寸：152（宽）×75（高）mm
量程选择A□□：
0 1—— -0.5～0～+0.5mm
0 2—— -1.0～0～+1.0mm
0 3—— -1.5～0～+1.5mm
0 4—— -2.0～0～+2.0mm
电流输出B□□：
0 1—— 4～20mA
0 2—— 0～10mA
传感器选择：C□□(XD系列电涡流传感器)：
0 1—— Ф8mm传感器
0 2—— Ф11mm传感器
0 3—— Ф18mm传感器
报警延迟:D□□：
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
安装方向E□□：
0 1—— 远离探头增加
0 2—— 远离探头减少
