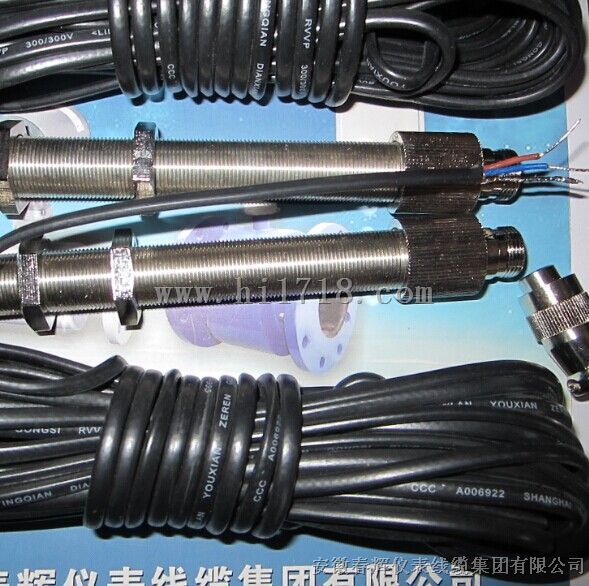

产品名称：SZCB-01，SZCB-02磁性转速传感器
产品型号：SZCB-01，SZCB-02磁性转速传感器
所属类别：传感器 > 电磁/磁敏传感器
发布时间：2015-01-15
已获点击：637
型号/规格：SZCB-01，SZCB-02转速探头

详细说明

SZCB-01，SZCB-02磁性转速传感器

采用电磁感应原理，信号输出幅度大，抗干扰性能强，不需要外接电源，可在烟雾、油气、水气等恶劣环境中使用。

主要技术指标

*输出电压 1000rpm：>5V；2000rpm：>10V；3000rpm：>15V（齿轮模数4,齿牙60,材料 g3,间隙为1mm）

*直流电阻 130Ω－140Ω

*绝缘电阻 >50MΩ

*工作温度 -20℃－120℃

1 直流电阻：200±15Ω(25℃)
2 测速齿轮形式：模数2 ~ 4（渐开线齿轮）
3 工作温度：-10 ~+120℃
4 抗振动：20g
5 螺纹规格：Φ16传感器（M16×1）
6 重量：约120g
7 转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)

转速（n/min）	1505	2080	2509	3050	3606	4334	4620
输出电压(v)	8.5	10	12	13	15	17.5	18.5

8．测速齿轮
齿轮材料采用导磁率大的金属材料，如45钢。
齿形为渐开线齿形，齿与齿间的间距及齿的宽度对测速影响较大，当齿与齿的间距过小时，可能导致传感器无输出，严重影响测量，因此齿形要按要求加工。

工作原理：
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮或带槽圆盘都可以）将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝（n/60）×Z
式中：F为频率 Hz／秒
n为被测轴转速转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。
SZCB-01磁阻式传感器采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾，油气，水气等恶劣环境中使用。
齿轮材料：应采用导磁率强的金属材料
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上
齿轮模数：2～4
齿宽：大于5mm
