- 产品名称：转速探头SZCB-A，磁电传感器XS12JK
- 产品型号：转速探头SZCB-A，磁电传感器XS12JK
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2015-01-12
- 已获点击：639
- 型号/规格：磁电测速传感器/测速探头
详细说明

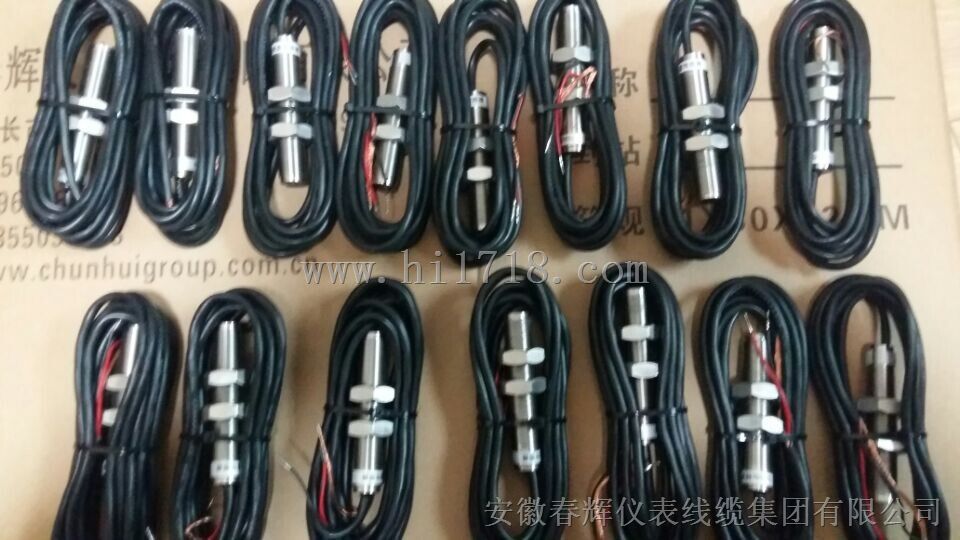

转速探头SZCB-A，
磁电传感器XS12JK
XS12JK磁电传感器
输出波形：近似正弦波（≥50r/min时）
输出信号幅值：≥300mV,
测量范围：50～5000Hz
工作环境：温度 -20～+60
1．直流电阻： 150Ω～200Ω
2．测速齿轮： 模数2～4（渐开线）
3．环境温度： -10～120℃
4．抗 振 动： 20g
磁阻传感器工作原理：
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮或带槽圆盘都可以）将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝（n/60）×Z
式中：F为频率 Hz／秒
n为被测轴转速 转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。
转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)
转速（n/min） | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压(v) | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
