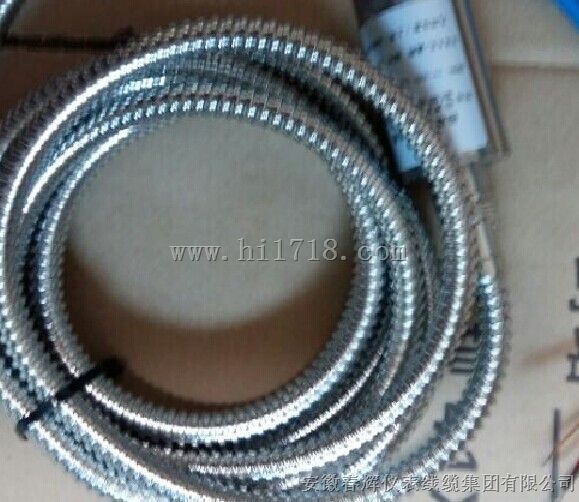

- 产品名称：一体化振动变送器TS-V-33，TS-V-3SS，TS-V-38
- 产品型号：TS-V-33，TS-V-3SS，TS-V-38
- 所属类别：变送器 > 其他变送器
- 发布时间：2015-01-05
- 已获点击：402
- 品牌/商标：本厂部www.ch-jt.com
- 企业类型：制造商
详细说明
TS-V-31
TS-V-33，TS-V-3SS，
TS-V-38一体化震动变送器
将磁电式振动传感器、精密测量电路集成在一起，构成高振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。
性能特点：
★ 两线制环路，可直接DCS、PLC，较三线制变送器使用维护方便、更经济
★ 独创容错技术，环路两线极性任意联接
★ 低功耗、高稳定度测量线路，全集成工艺，保证了与振动器/位移线性对应的高4~20mA 电流输出
★ MEMS压点，一体化结构，坚固耐用
★ 耐高温、冲击，防水防爆耐恶劣环境
★ 多中安装、连接型式，多种振动量程范围，可满足各中场合的应用要求。
★ 两线制环路，可直接DCS、PLC，较三线制变送器使用维护方便、更经济
★ 独创容错技术，环路两线极性任意联接
★ 低功耗、高稳定度测量线路，全集成工艺，保证了与振动器/位移线性对应的高4~20mA 电流输出
★ MEMS压点，一体化结构，坚固耐用
★ 耐高温、冲击，防水防爆耐恶劣环境
★ 多中安装、连接型式，多种振动量程范围，可满足各中场合的应用要求。
应用范围
鼓风机、离心机、压缩机、蒸汽轮机、发电机、电机、风扇、大型泵类、涡轮增压器
技术指标
供电电源：22V~28VDC，有容错保护，正、负极性任意连接。
振动量程：多种振动型式和量程可选
频率响应：标准 5~2000HZ，-3dB 经频率补偿、滤波有多种选择
敏感方向：≤3%
壳体材料 316L不锈钢壳体，内部用环氧树脂密封灌装
电气隔离：500Vrms电路和壳体隔离
输出连接：有三种1.带接线盒端子输出2.连接器输出3.电缆直接输出
输出信号：有两中1两线振动电流信号2.四线为1.+两线缓冲信号
缓冲输出：传感器加速度动态信号缓冲输出，用于波形采集、振动分析。灵敏度 100 mV/g,±3%。输出电阻：100欧姆。
电流输出: 与速度峰值/有效值或位移峰峰值成比例的4~20mAdc电流。负载能力≮500欧姆
2．1 频率响应：10 ～ 1000 Hz * 或者5 ～ 1000 Hz（特殊说明）
2．2 自振频率：10Hz
2．3 测量范围：位移量 0-1000um （可选）
速度量 0-100mm/s （可选）0-20MM/S＊
2．4 输出电流：4～20mA
2．5输出阻抗：≤500Ω
2．6工作电压：DC12-24V±10%
2. 7接线方式：二线制/三线制/四线制
2．8测量方向：见产品标签
2．9 使用环境：温 度 -40℃～100℃ 相对湿度 ≤90
测量方式 | A | 01：振幅 02：烈度 | |
量程选择 | B | 100：0～100μm、 10：0～10mm/s、 200：0～200μm、 20：0～20 mm/s、 300：0～300μm、 30：0～30 mm/s、 500：0～500μm 50：0～50 mm/s | |
输出方式 | C | 01：二线制输出； 02：三线制输出 | |
安装螺纹 | D | 01：M8×1×8 02： M10×1×10 03：M10×1.5×10 | |
电缆长度 | E | 05：5m 10：10 m | |
