- 产品名称：NE9011，NE9611精密转速监测仪
- 产品型号：NE9011，NE9611精密转速监测仪
- 所属类别：工业自动化仪表 > 机械量检测仪表
- 发布时间：2015-01-05
- 已获点击：569
- 企业类型：制造商
详细说明

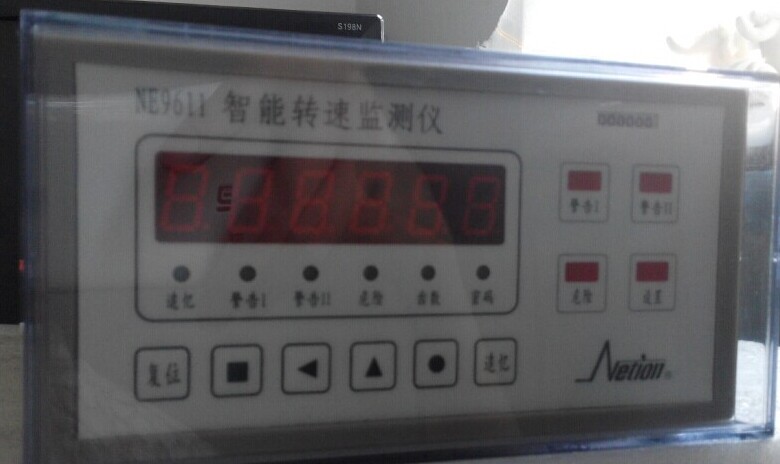

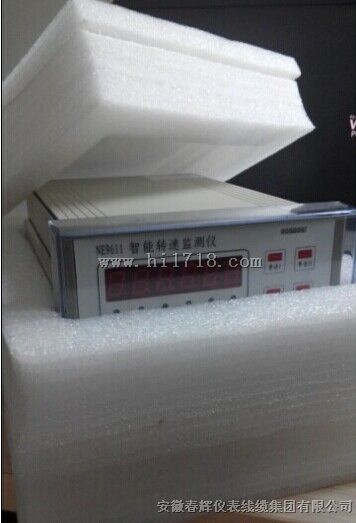

NE9011，NE9611精密转速监测仪
接收一路磁电转速、磁阻式转速或电涡流传感器系统来的输入信号，连续地测量和监视机器的转速，对机械提供保护；广泛用于电力、石油、化工、钢铁、冶金、造纸、制药、航空、航天等行业。
功能说明
▲ 查询仪表的基本设置参数；
▲ 仪表给传感器提供具有过压保护、短路保护的直流电源；
▲ 监测值的超速、零转速超限判别和状态指示、输出；
▲ 仪表有三个控制继电器，可以实现多级保护和零转速控制。
▲ 仪表参数和数据存储在E2PROM内，失电情况下可长期保存。
▲ 量程、报警、危险及齿数任意设定改变。

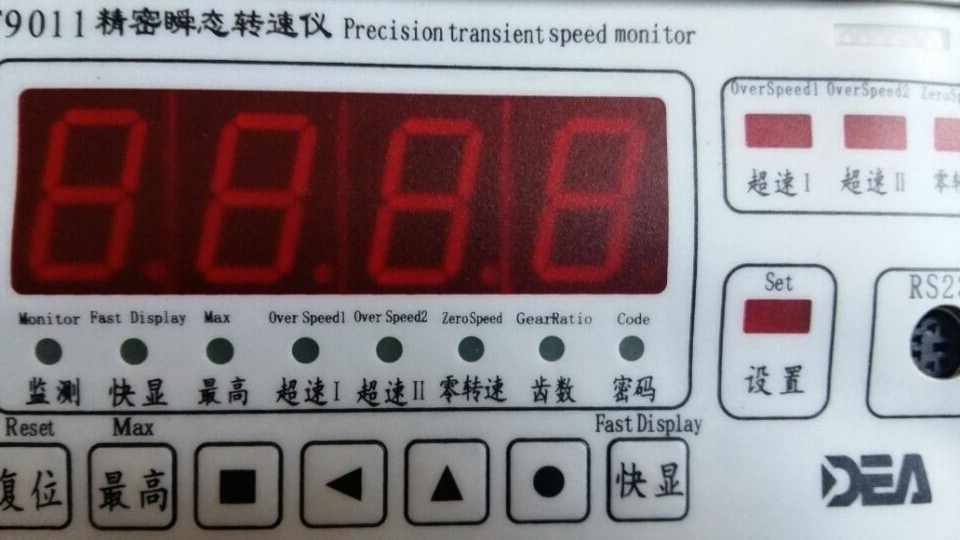

NE9011精密瞬态转速仪，具有完善的自检和自诊断功能：
▲ 处理器定时对仪表测量回路进行自检，视仪表通道测量回路的工作情况，在回路出
现故障时自动旁路，使其退出工作；
▲ 具有监视每个传感器及其电缆工作正常与否的线路（OK Circuit），在传感器线圈
出现开（断）路或短路、前置器输出异常等故障发生时，自动使该通道的危险控制输出失效，防制继电器误动作导致机组错误停机；
▲ 在供电电源输入85～265Vac的宽范围内，整个仪表都能高可靠、高稳定地运行。
仪表对电源进行监视，在电源掉电、上电、异常波动等情况下，可自行锁定运行状态，旁路危险继电器输出，待电源恢复正常后按所保持状态继续运行。
▲ 标准盘装台式金属机箱 。
▲ ABS面框，柔性薄膜面板。
▲ 供电电源：在输入电源85～265Vac范围内，仪表均能稳定工作；
额定功耗为15watts。
▲ 提供传感器工作电源；
电流35 mA；
电压：+12～+24V和-12～-24V可选；（根据订货时提供）
▲ 信号输入：接入磁电（阻）传感器输入信号，频率：20KHz.
信号幅度（峰峰值）≮100mV。
▲ 测量量程：键盘设定，任意可选；
测量优于±2 r/min（满量程）。
▲ 齿数：1～255任意；
▲ 显示：超高亮红色LED 数显；
数字显示：±1个字；
▲ 测量频率范围：0～10 KHz。
▲ 记录输出：标准电流，均有输出短路保护功能。
4～20 mA（或0～10 mA定制），负载能力≮500Ω；
缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。
▲ 继电器：三组继电器，各继电器均有一组触点输出（常开、中点）；
触点输出容量：AC220V 、2A
▲ 使用环境： 温度： -10～60℃；
相对湿度：不大于95%， 无结露。
▲ 面板尺寸：160mm×80mm； 机箱深度：220 mm
▲ 安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
▲ 质量：≯2Kg
四、安装说明： | ||||||
A、在仪表盘开安装孔：（152±1mm）X（76±0.5mm）； | ||||||
B、将仪表安装条拆下，将仪表从表盘前方插入安装孔； | ||||||
C、将仪表安装条从仪表后端插入，靠近表盘背面； | ||||||
D、从后端用螺钉将安装条压紧，使仪表牢固固定在仪表盘上。 | ||||||
