- 产品名称：TD-1-100/TD-1-50/TD-1-35/TD-1-150/TD-1-200/TD-1-25
- 产品型号：TD-1-100/TD-1-50/TD-1-35/TD-1-
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-01-05
- 已获点击：366
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
TD-1-100/TD-1-50/
TD-1-35/TD-1-150/
TD-1-200/

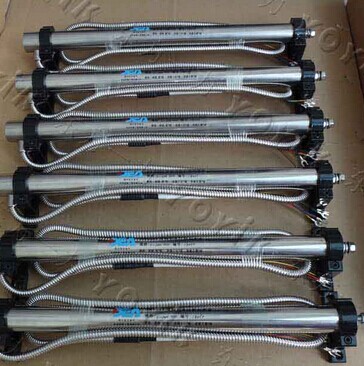

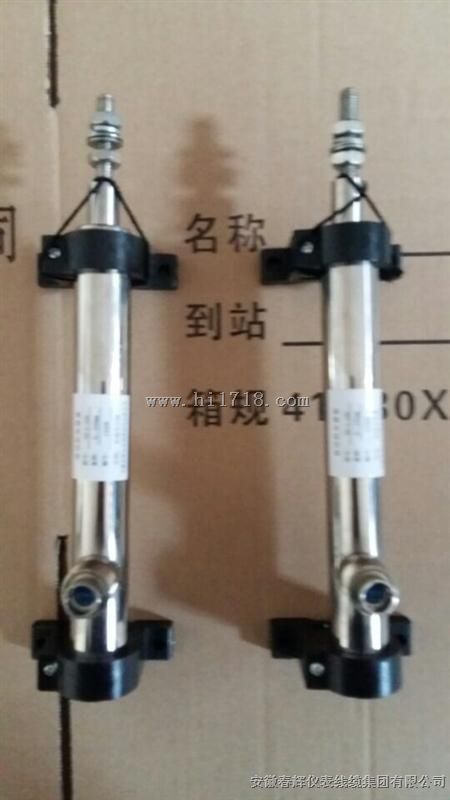

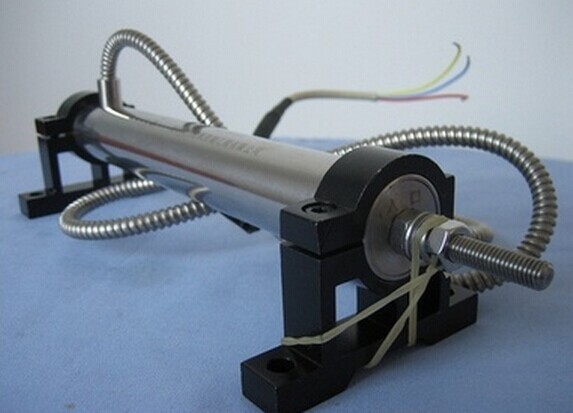

TD-1-25位移传感器
1.简介
本传感器采用差动变压器工作原理，用来测量直线位移，测量范围为1500mm。外壳为不锈钢，具有结构简单、高、免保护等优点。主要应用于汽轮机油动机。
2.技术参数
● 线性阻抗： 250±50Ω（1500Hz）
● 测量范围：0～600mm
● 精 度:±1%
● 工作环境：
温度：-10℃～80℃、相对湿度≤90%s
3.传感器结构图
| 型号规格 | e | l | m | 行程 | 初拉长度 （E） | φD | M | F |
| TD-1-35 | 65 | 80 | 25 | 35 | 5 | φ8 | 5 | 20 |
| TD-1-50 | 105 | 120 | 80 | 50 | 15 | φ8 | 5 | 60 |
| TD-1-100 | 185 | 200 | 160 | 100 | 15 | φ8 | 5 | 60 |
| TD-1-150 | 235 | 250 | 175 | 150 | 15 | φ8 | 5 | 60 |
| TD-1-200 | 285 | 300 | 220 | 200 | 15 | φ8 | 5 | 60 |
| TD-1-250 | 337 | 352 | 265 | 250 | 15 | φ8 | 5 | 60 |
| TD-1-300 | 455 | 470 | 370 | 300 | 15 | φ8 | 5 | 60 |
| TD-1-350 | 455 | 470 | 370 | 350 | 15 | φ8 | 5 | 60 |
| TD-1-400 | 605 | 620 | 505 | 400 | 15 | φ8 | 5 | 60 |
| TD-1-500 | 755 | 770 | 590 | 500 | 15 | φ8 | 5 | 60 |
| TD-1-600 | 755 | 770 | 590 | 600 | 15 | φ8 | 5 | 60 |
