- 产品名称：振动速度传感器ZHJ-2-01-02-10-01，30mV/mm/S±5%
- 产品型号：ZHJ-2-01-02-10-01,30MV/MM
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-01-05
- 已获点击：365
- 品牌/商标：本厂部www.chunhuigroup.com.cn
- 企业类型：制造商
详细说明

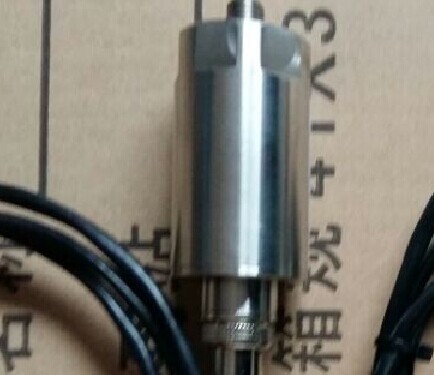

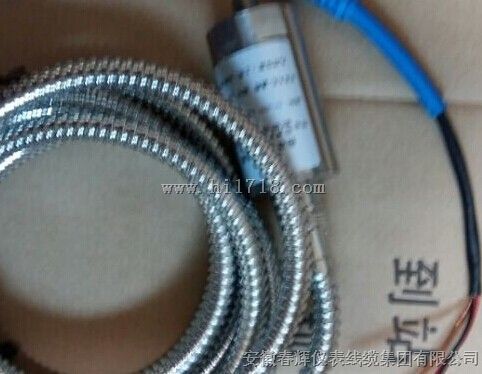

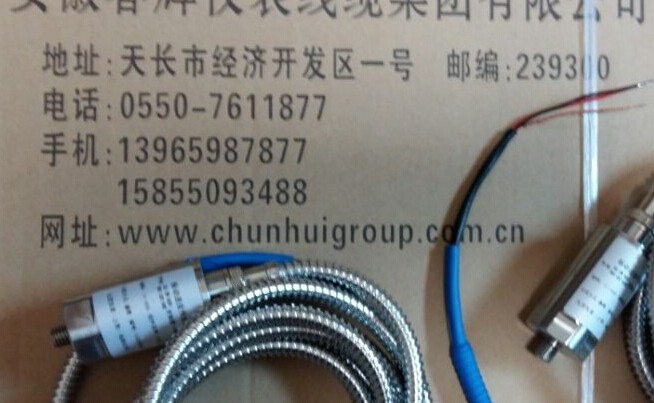

振动速度传感器ZHJ-2-01-02-10-01， 30mV/mm/S±5%
是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。
技术参数：
1．灵 敏 度：30mV/mm/s
2．加 速 度：8g
3．测量范围：2mm
4．环境温度：-10～100℃（相对湿度：≤90%）
-10～160℃（ZHJ-2W [W表示高温型传感器]）
5．测量方法：垂直、水平
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
ZHJ系列振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。
与振动，烈度表配接后，可以测量各种位移、速度等。 由滚动轴承支承的转子，其振动会足够大的传到轴承座上，安装在轴承座上或者很靠近轴承外壳上的速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。
安装说明
安装底座由M10×1螺栓与被测点机壳联接，在被测点打一个M10×1的安装孔深8mm左右，用M10×1的螺栓将变送器与安装孔旋紧即可。非M10×1螺栓只要提供开孔尺寸亦可。
