- 产品名称：DEA/DF9032，DF9032/03/03热膨胀监测仪；带软件
- 产品型号：DEA/DF9032，DF9032/03/03监测
- 所属类别：监控仪/监测保护仪 > 胀差、热膨胀、位移行程、油动机、油箱油位监控保护仪
- 发布时间：2014-12-30
- 已获点击：942
详细说明

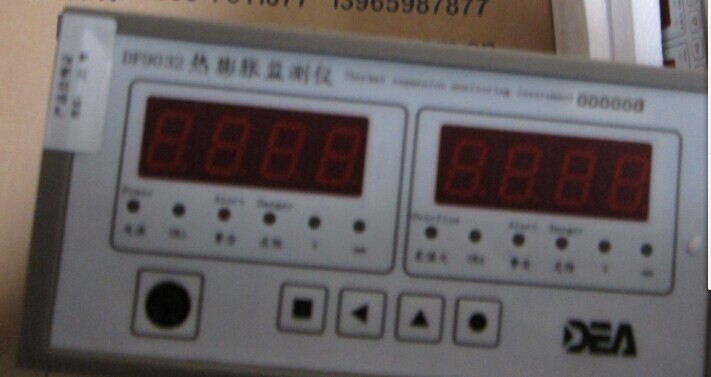

热膨胀监视仪DEA/DF9032
一款高可靠性的监视保护仪表，配接线性差动变压器式位移传感器（LVDT），用于旋转机械的阀位（油动机行程）及油箱油位的测量，并具有就地指示和远传功能
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的汽缸膨胀的监视和保护。
功能说明：
1. 显示功能
热膨胀行程测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当热膨胀行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 电流输出
设有4～20mA电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
性能指标
▲ 标准盘装台式金属（或ABS塑料）机箱。
▲ ABS面框，柔性薄膜面板。
▲ RS232串口用于编程组态；
通讯速率： 19200 bits/S。
▲ 供电电源：在输入电源90～265VAC范围内，仪表均能稳定工作；
额定功耗为7.5watts。
▲ 信号输入：接入两路LVDT传感器输入信号；
给两路传感器提供激励信号；
信号源幅度：6Vp-p。
信号源频率：1000Hz。
▲ 测量量程：数字编程，任意可选；
测量优于±1%（满量程）。
▲ 显示：超高亮红色LED 数显；
数字显示：±1个字 。
▲ 测量频率范围：0～10 Hz。
▲ 记录输出：标准电流电压，均有输出短路保护功能。
4～20 mA或(0～10 mA），负载能力≮500Ω
1～5V或(0～10 V），电流输出能力≮30mA 。
▲ 缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。

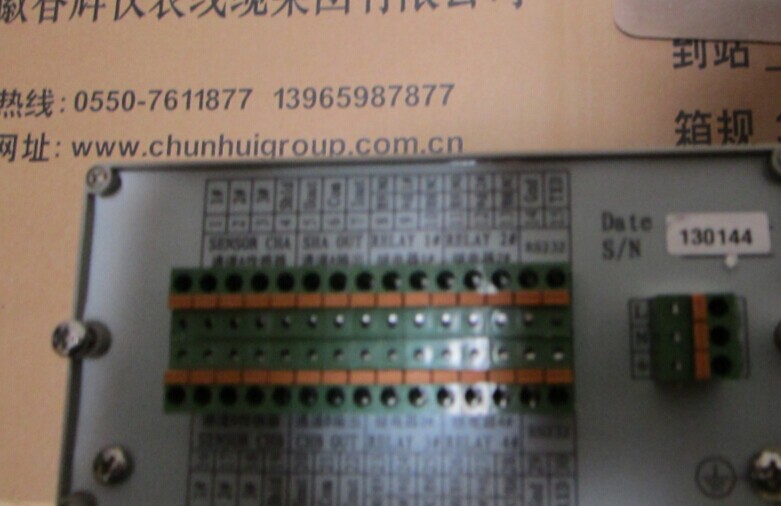

▲ 继电器：四组继电器，各继电器均有一组触点输出（常闭、中点、常开）；
由软件编程决定继电器输出功能形式；
触点输出容量：AC110V~AC240V 、2A
▲ 使用环境： 温度： 0～55℃；
相对湿度：不大于95%， 无结露。
▲ 面板尺寸：160mm×80mm； 机箱深度：200 mm
▲ 安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
DEA DF9032 双通道热膨胀监测仪，量程分三种规格：0-35mm\0-50mm\0-80mm;
| 安装说明： | |||||
| A、在仪表盘开安装孔：（152±1mm）X（76±0.5mm）； | |||||
| B、将仪表安装条拆下，将仪表从表盘前方插入安装孔； | |||||
| C 、将仪表安装条从仪表后端插入，靠近表盘背面； | |||||
D、从后端用螺钉将安装条压紧，使仪表牢固固定在仪表盘上。  | |||||
