SWZT-3A/系列

振动、温度、油位三参数组合探头

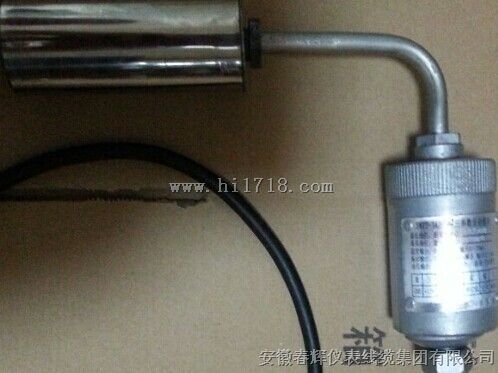

SWZT-3A/XXX为振动、温度、油位三参数组合探头，使用时通过M12×1.25螺纹安装于风机观察窗盖板内侧，温度、油位探头部分垂直插入润滑油内，测量温度及油位，壳体部分测量水平振动并完成信号变送。外形结构如右图2所示。型号中后缀XXX为油位至安装中心的距离（订货时需明确该值或明确风机型号。否则，按观察窗纵向尺寸的1/2制作）。

仪表安装

仪表安装后的效果所示。请遵循下列步骤安装：

①拆下减速器上的观察窗盖板，在盖板的中心位置打孔，攻M12×1.25螺纹；

②清理盖板及组合探头，在螺纹部位及接触表面涂抹适量密封胶；

③将组合探头的七芯电缆由内侧穿过盖板螺纹孔，并将组合探头牢固拧在盖板上。注意：要保持导杆部分与壳体一同转动；

④调整导杆（不要超过180°），使倒杆在安装窗盖板后垂直向下；

⑤沿窗口将组合探头缓缓送入减速箱内，拧紧盖板；

⑥用密封胶将窗盖外侧螺纹孔周围密封

振动速度或滑油温度	相应报警指示灯	蜂鸣器	常开触点	常闭触点
正常	不亮	不响	断	合
≥设定值	闪光	响	合	断
确认后≥设定值	平光	不响	断	合
确认后＜设定值	不亮	不响	断	合

4.3.2 润滑油位状态参见下表

项目润滑油位	油位低指示灯	油位低输入	油位低输出节点	油位高指示灯	油位高输入	油位高输出节点
油位低	闪烁	断开	断开	X	X	与左相同
油位正常	不亮	闭合	闭合	不亮	闭合	闭合
油位高	X	X	与左相同	闪烁	断开	断开
