SWZQ-1A⁺风机振动温度监控报警器（主机）

二次仪表与仪表的连接

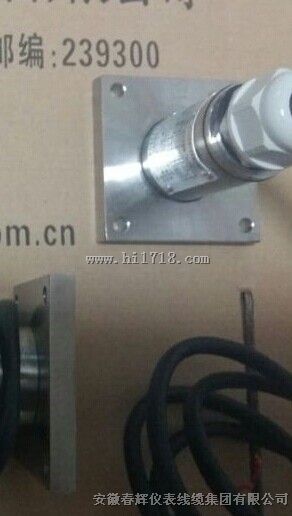

温度和振动信号通过振动探头顶端的四芯软屏蔽电缆输入到二次仪表。四芯电缆各色线与二次仪表的连接关系如表1所示。

在按表1连接之前，首先截取适当长度的4分软橡胶管，将四芯软屏蔽电缆套入橡胶管内，然后将两条屏蔽电缆按线色参照表一进行连接。注意线-线连接处应用直径3毫米的热缩管进行热封。之后，将4分软橡胶管套入防水接头及连接管件管螺纹上，并扎紧。，用聚氯乙烯胶布将各连接部位密封。

主要性能参数

2.1 二次仪表安装形式：标准盘式；

2.2 二次仪表开口尺寸： 151⁺¹×75⁺¹；

2.3 报警输出形式：继电器触点输出及声光报警；

2.4 输出继电器触点容量： 220/380Vac，3A，无感；

2.5 显示方式：振动速度、滑油温度各三位数字显示；

2.6 有效测量范围：振动速度(RMS)：0~9.99mm/s；

滑油温度：0~99.9℃；

2.7 灵敏度和：振动速度：±0.01mm/s，5%；

滑油温度：±0.1℃，5%；

2.8 频率响应： 2~100Hz；

2.9 振动测量方向：水平；

2.10传输距离： 1km；

2.11与外设接口形式：两路4~20mA电流输出；

采样电阻≤250Ω，线阻≤150Ω；

2.12一、二次仪表连接方式：四线实时4~20mA电流；线阻≤150Ω；

2.13使用条件：

2.13.1 环境温度：二次仪表 -10~70℃；

仪表 -10~70℃；

2.13.2 相对湿度：二次仪表不高于85%；

仪表不高于95%；

2.14 二次仪表外形尺寸： 160×80×182

2.15 仪表质量： 2kg

2.16 二次仪表电源： 220Vac±10%，50~60Hz；

2.17 二次仪表功耗： 10W。
