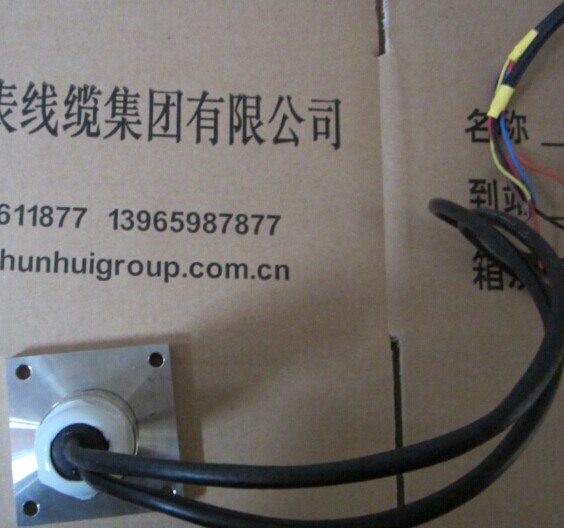

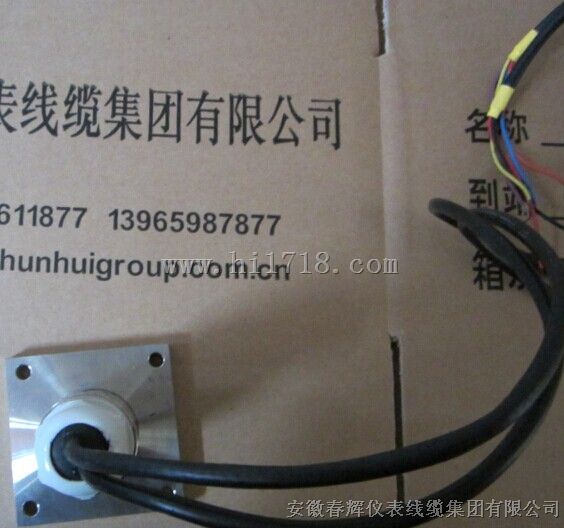

分体式振动温度变送器SWZT-1F

配：风机振动温度监控仪SWZQ-1A+使用

主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。

SWZQ-1A风机监控报警器

前面板主要分为两个区域：显示区用以显示振动速度(单位mm/s，三位)和滑油温度（单位℃，三位）的实测值、设定值、报警值，以及报警状态（报警灯指示）；操作区有四个按键，用以完成报警值的设置、报警状态确认等操作。。由三部分组成：温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装

4.2后面板说明

后面板共有14个端子，分为5组：上部1、2、3、4号端子为检测信号输入部分，接仪表输出端；5、6、7号端子为继电器输出端子，接风机控制电路；下部8、9、10号（或加11号）为4~20mA电流输出，接上位机；12号端子接大地；13、14号端子接交流220V电源

振动速度或滑油温度	相应报警指示灯	蜂鸣器	常开触点	常闭触点
正常	不亮	不响	断	合
≥设定值	闪光	响	合	断
确认后≥设定值	平光	不响	断	合
确认后＜设定值	不亮	不响	断	合
