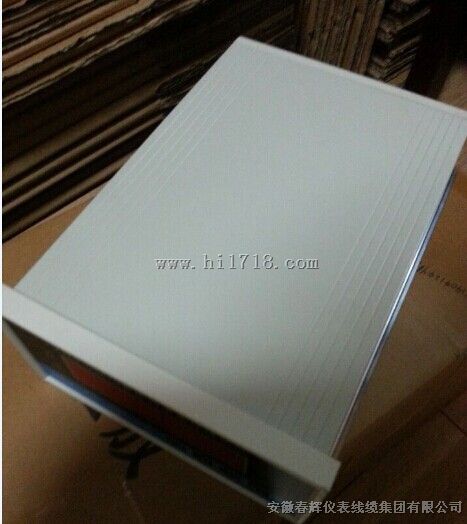

RDCZ-2，RDCZ-2N，

RDCZ-2NA 胀差监视仪

配接DWQZ系列电涡流位移传感器，胀差是轴和机器壳体之间的相对热增长，在汽轮机启动和停车期间，由于金属材料的不同，热膨胀系数的不同，以及散热的不同，轴的热膨胀可能超过壳体膨胀，其结果是如果在机器内部规定允许的间隙被超过，就会产生摩擦，在大型机械的旋转表面和非旋转表面之间，在高速旋转的情况下，摩擦会导致灾难性的破坏，而胀差监控仪正是专门为大型汽轮机发电机组而设计的，可借助于监测胀差，在摩擦发生之前采取必要措施，可提出早期报警和保护。完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内水平。

主要功能

汽轮机、水轮机、压缩机、鼓风机等旋转类机械轴的壳体膨胀的监视和保护.

功能说明：
1. 显示功能
胀差测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 传感器输入：电涡流位移传感器，频响:0～5KHz
2. 显示方式: 4位0.8英寸LED数字显示，准确度:±0.5％
3. 测量范围: -2.0～+2.0mm(无特殊要求按±1.5mm生产)
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×2 6 0（深）mm
10. 开孔尺寸：152（宽）×75（高）mm

量程选择A□□：
0 1— -0.5～0～+0.5mm；0 2— -1.0～0～+1.0mm；0 3— -1.5～0～+1.5mm；0 4— -2.0～0～+2.0mm
电流输出B□□：
0 1— 4～20mA；0 2—1～5VDC
传感器选择：C□□(电涡流传感器)：
0 1— Ф8mm传感器；0 2— Ф11mm传感器；0 3— Ф18mm传感器
报警延迟:D□□：
0 1— 0.1秒；0 2— 1秒；0 3— 3秒
安装方向E□□：
0 1— 远离探头增加；0 2— 远离探头减少
