- 产品名称：振动监测保护仪SDJ-3/SDJ-3B/SDJ-3LS/SDJ-3N/SDJ-3BS
- 产品型号：振动监测保护仪SDJ-3/SDJ-3B/SDJ-3LS/SD
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-12-03
- 已获点击：575
- 企业类型：制造商

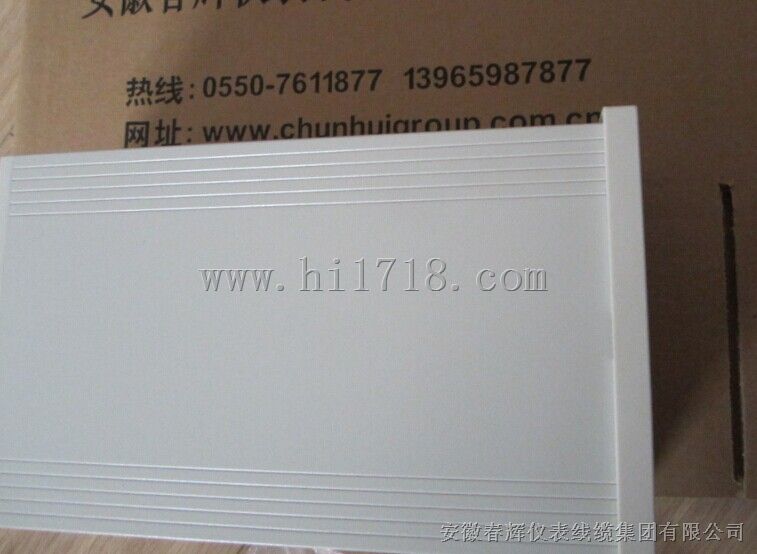

振动监测保护仪SDJ-3
SDJ-3B，SDJ-3LS
SDJ-3N，SDJ-3BS
一、概述
SDJ-3、3B型振动监测仪，采用标准机箱160× 80(mm)构成，每个监测器中有A、B两个通道，独立的LED显示方式。独立的4～20mA输出，独立的开关量输出。
对旋转机械来说衡量其全面的机械情况，转子的振动幅度是一个最基本的指标。
SDJ-3B型振动监测仪，来自一个独立的SG-2型速度传感信号，或者是一个CWY-DO型电涡流传感信号，在LED数字显示器上，连续地显示通道的振幅值。为了能够进行全面保护，在一个轴承上，需要安装两个夹角为90°的传感器。要求垂直或水平安装。如果用户需要，本厂可提供就地带有玻璃门的防护箱，外型尺寸：长258宽158深460；可提供SG-2传感器固定螺钉或安装底座，底座尺寸40×40mm，可安装垂直和水平方向2个传感器。
二、技术指标
● 测量范围：频率：10～300Hz
● 振幅：0～200um(峰～峰值)
(量程可由用户自定)
● 精 度：≤±0.5%(满度值)
● 频率响应：40～60Hz≤±1%
30～200Hz≤±2%
10～300Hz≤±3%
● 输 出：恒流：4～20mA(负载<1KΩ)
● 恒压：1～5V或示波分析输出
● 报警设定：0～200um内任意设定
● 开关量输出：DC27V/1A或AC220V/2A
● 噪声电平：无讯号输入时≤1%(满度值)
● 使用环境：温度-25～45℃
相对湿度≤80%
● 电源电压：交流220V±10%/50Hz
SDJ-3振动监测仪为普通型振动表。
SDJ-3B振动监测保护仪为安全可靠型仪表
振动监测保护仪 型号：SDJ-3LS
一、概述
SDJ-3LS型振动烈度监测保护仪用于监测所有形式的旋转机械和往复机械。它可以连续测量并监视完全独立通道的轴承盖振动。
SDJ-3LS型振动监测保护仪,采用标准机箱160× 80(mm),每个监测器中有A、B两个通道，独立的LED显示方式。独立的40～20mA输出，独立的开关量输出。
对旋转机械来说衡量其全面的机械情况，转子的振动烈度是一个最基本的指标。
SDJ-3LS型振动烈度监测保护仪，来自一个独立的SG-2H型速度传感信号，在LED数字显示器上，连续地显示通道的振动烈度值。为了能够进行全面保护，在一个轴承上，需要安装两个夹角为90°的传感器。要求垂直或水平安装。
SDJ-3LS型振动烈度监测保护仪带有TDM在线振动讯号分析输出，4～20mA输出，可直接送入计算机DCS系统。如果用户需要，本厂可提供就地带有玻璃门的防护箱，外型尺寸：长258宽158深460；可提供SG-2H传感器固定螺钉或安装底座，底座尺寸40×40mm，可安装垂直和水平方向2个传感器。
二、技术指标
测量范围：频率：10～100Hz (600～6000转/分)
振动烈度：0～20.0mm/s(均方根值)
(量程可由用户自定)
精 度：≤±1%(满度值)
频率响应：40～60Hz≤±3%
30～100Hz≤±5%
10～100Hz≤±8%
恒流输出：4～20mA(负载<1KΩ)
TDM输出(用于振动信号分析)
报警设定：0～20.0mm/s内任意设定
报警、危险二级开关量输出：DC27V/1A或AC220V/2A
噪声电平：无讯号输入时≤1%(满度值)
仪表使用环境：仪表温度：-25～45℃ 相对湿度≤80%
传感器温度：-25～100℃
供电电源：交流220V±10%/50Hz
外形尺寸: 160×80×260(深)
开孔尺寸: 154×78×260(深)
振动监测保护仪（智能化） 型号：SDJ-3N
一、概述
SDJ-3N型振动监测保护仪主要适用于电力、钢铁、建材、化工等领域,对各类旋转机械的轴瓦振动(振动)及轴振动(相对振动)进行连续监视和测量,便于用户对机器工况进行分析和维护。当机器振动超过正常使用值时,本装置会立即发出报警及危险信号,使您的机器能够及时得到保护,避免不必要的经济损失。SDJ-3N型振动监测保护仪(智能化)来自独立的SG-2型速度传感信号,或者是CWY-DO-Ф8mm型电涡流传感信号,在LED数字显示器上,保留小数点读数,连续地显示4位读数的振幅值或振速值,做到一表二用，该保护仪增加了高低通滤波器和隔离栅，大大提高了抗干扰能力。该保护仪高，稳定性好，高于目前同类产品等级。
二、技术指标
振动振幅：0～500.0um（峰～峰值 量程可由用户任意设定）
振动烈度：0～50.00mm/s（均方根值 量程可由用户任意设定）
精 度：线性误差：≤±0.5%
配用SG-2传感器频率范围：10～300Hz
频率响应：40～60Hz≤±0.5%
30～100Hz≤±2%
10～300Hz≤±3%
配用CWY-DO-Ф8mm电涡流传感器频率响应：1～300Hz≤3%
输出电流：4～20mA(自动对应上下限量程)
(负载﹤1KΩ,带有隔离栅,可直接送入DCS系统)
TDM输出(用于振动信号的分析)
RS485通讯接口输出（用户可选择）
报警、危险二级开关量输出：AC220V/3A,或DC27V/1A
噪声电平：无讯号输入时≤1%（满度值）
使用温度: 仪表 -25～45℃ (相对湿度≤80%)
SG-2常温传感器 -25～100℃ (相对湿度≤90%)
SG-2W高温传感器 -25～160℃ (相对湿度≤90%)
CWY-DO-Ф8mm电涡流传感器 -25～120℃ (相对湿度≤90%)
供电电压：AC220V/50Hz±10%
安装方式：盘装或安装在就地防护箱内
仪表外形尺寸：宽160×高80×深260(mm)
仪表开孔尺寸：宽156×高76(mm)
SG-2振动速度传感器外形尺寸：Ф35×65mm
固定螺钉：M10×1.5×10mm(深度)
CWY-DO-Ф8mm电涡流传感器螺管安装螺纹：M10×1mm
前置器外形尺寸：80×64×34mm
三、主要功能
● 实现智能化处理，所有功能可通过前面板按键操作，振动幅度、振动烈度测量通过密码进入功能切换键任意设置选择
● 适宜长期在线监测，安装调试方便简单
● 报警、危险值输出通过按键任意设置
● 报警、危险开关量信号可任意延时设置
● 在数据设置值查看中,1分钟不进行键盘操作,自动回到测量状态
● 测量值的记忆
● 断线检测保护、断线封锁继电器输出,OK灯灭、恢复时封锁延时5秒解除（轴振动测量时）
四、安装方法
SDJ-3N型振动监测保护仪可以盘装式或安装在就地防护箱内。如果用户需要本厂可提供就地仪表箱(带有玻璃门的防护箱)外型尺寸:宽266高168深285(mm)；在一个轴承上，需要安装两个夹角为90度的传感器，要求垂直或水平安装。可提供SG-2型传感器固定螺钉，安装固定螺钉尺寸:M10×1.5×10mm，可提供传感器安装底座尺寸:40×40mm，同时可安装垂直和水平2个方向传感器。传感器与仪表的连线采用普通屏蔽电缆截面积不小于1mm2。输入信号红线接正端,绿线接负端屏蔽层采用单端接地靠传感器浮空,靠仪表接屏蔽端并与机架大地联通不可接错否则有误。其它接线详见背面板端子接线图。当测量轴振动时,仪表端子(屏蔽端)改为-24V输出,供前置器电源。
