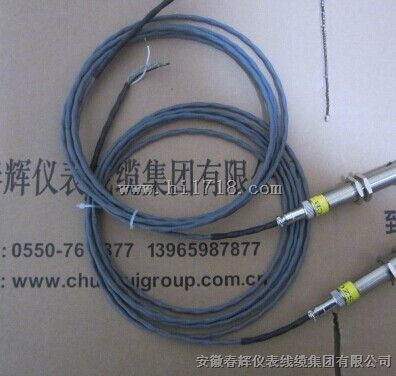

- 产品名称：CS-1-M16X1，CS-3F-L100，CS-3反转速传感器
- 产品型号：CS-1-M16X1，CS-3F-L100，CS-3反转速传
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-12-03
- 已获点击：538
- 品牌/商标：www.chunhuigroup.com.cn
反转速传感器型号：CS-3F
CS-1-M16X1，
CS-3F-L100，
CS-3反转速传感器
反转速传感器 型号：CS-3F
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
CS-3F反转速传感器技术参数
1．测量范围： 0～20000个脉冲/秒
2．测量： ±1个脉冲/秒
3．安装距离： ≤1mm
4．齿轮模数： ≥1
5．齿轮厚度： ≥5mm
6．输出方式： 集电极开路输出
7．环境温度： -40～120℃
8．供电电压： DC 12V～DC 24V
9．功 耗： 1W
10．安装尺寸： M16×1
电 源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm, 不超过5mm
测量频率范围：0～20KHz
工作温度：-40℃～+120℃
安装螺纹：M16×1（可以有其它选择）,壳体长度50mm以上
输出信号：
波形：转速脉冲波形
幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
出线方式：提供端子连接和直接电缆出线两种方式
CS-1-M16用电磁感应原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
技术指标：
1． 输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为 1000转/分 输出有效值大于5V
转速为 2000转/分 输出有效值大于10V
转速为 3000转/分 输出有效值大于15V
2． 直流电阻：低阻200～250Ω；高阻500～600Ω
3． 绝缘阻抗：在500V直流时大于50MΩ
4． 工作温度：-20℃～120℃
