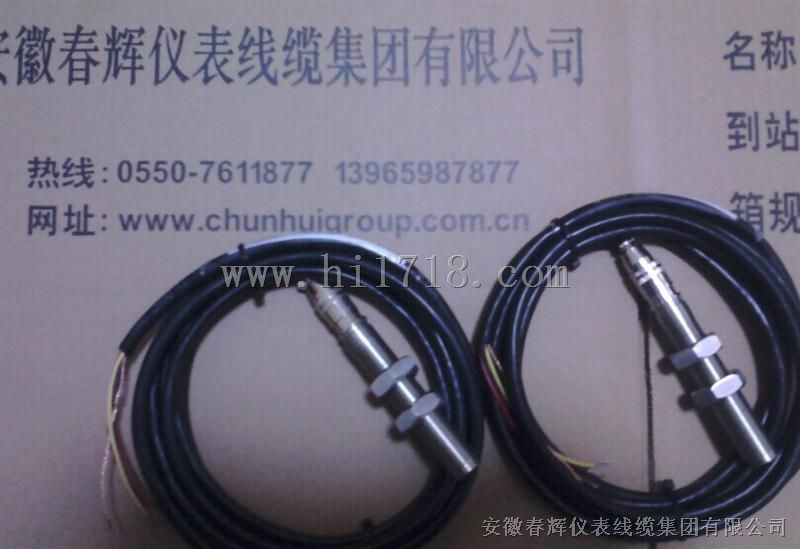

- 产品名称：XS12JK-3P/Y，XG-02磁电速度传感器
- 产品型号：XS12JK-3P/Y，XG-02磁电速度传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-12-02
- 已获点击：668
- 企业类型：制造商
详细说明
XS12JK-3P/Y，
XS12JK系列转速传感器
XG-02磁电速度传感器
采用电磁感应原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
技术指标：
1． 输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为 1000转/分 输出有效值大于5V
转速为 2000转/分 输出有效值大于10V
转速为 3000转/分 输出有效值大于15V
2． 直流电阻：低阻200～250Ω
3． 绝缘阻抗：在500V直流时大于50MΩ
4． 工作温度：-20℃～120℃
5． 重量：约180g
工作原理：
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入微机测速仪表/转速表，在转速表里设定好齿数，转速表就可以反应出轴的转速。
