- 产品名称：G-065-02-01，CS-1-G-100-02-01，CS-1-D-075转速探头
- 产品型号：G-065-02-01，CS-1-G-100-02-01，
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-12-02
- 已获点击：583
- 企业类型：制造商
G-065-02-01，
CS-1-G-100-02-01，

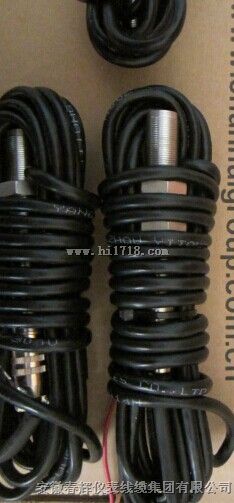

CS-1-D-075转速探头磁阻传感器
采用电磁感应原理达到测速功能，抗干扰性能好，具有输出信号大，无需外接电源，可在烟雾，水气，油气等恶劣环境中使用。
齿轮材料：应采用导磁率强的金属材料。
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生
巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。
是针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感应电势来达到测速目的。安装在靠近测速齿轮的地方，输出与旋转机械的转速成正比的频率信号。它不需要供电，具有输出信号大，抗干扰能力增强，可在烟雾、油气、水雾等恶劣环境中使用等特点。
1. 齿轮模数： 2 ～ 4 齿宽：大于 5mm
2. 直流电阻：200±15Ω(25℃)
3. 工作温度：-10～ +120℃
4. 抗 振 动：20g
5. 螺纹规格：Φ16传感器（M16×1）
6. 重 量：约180g
7. 安装间隙：1～5mm
齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。
输出信号幅值：50r/min>300mV（P-P）（测试条件：发讯齿轮，齿数为60，材料为电工钢，模数为2，传感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
输出电压波形: 渐开线齿轮近似正弦波，若齿轮略有偏心则为调幅正弦波；孔近似方波。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的检测。
如果主轴在轴向有移动，则应注意磁极的中心不要处在齿轮的位置上。
使用注意事项:
1. 安装时传感器外壳M16*1螺纹不得损伤,六角螺母旋转应自如, 六角螺母并紧后,不得有松动现象.
2. 安装时应以被测齿轮不与传感器接触为宜,并希望能尽量减少间隙以提高输出信号幅值.
