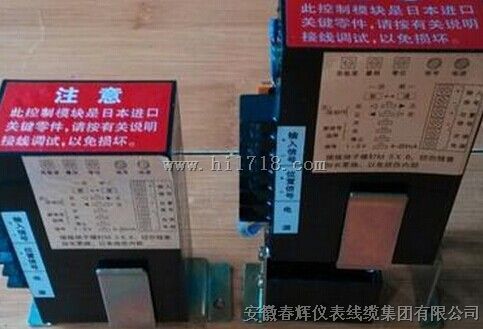

执行器控制模块KYD:

输入输出信号4～20mA

1.1配线a) 松开护罩紧固螺栓，向上垂直地拆卸护罩。b) 外部配线与控制器上接线端子的连接，按控制器侧面上的接线示意图的要求。1.2状态开关的设定控制器上共设有6只状态开关：正反动作状态由开关①、②设定；断信号动作状态由开关③、④、⑤设定；输入信号状态由开关⑥设定。a) 输入信号状态设定当输入信号为DC4~20mA时，将开关⑥向右拨ON(通)当输入信号为DC1~5V时，将开关⑥向左拨OFF(断)※图1中开关⑥向右拨ON(通)，输入信号为DC4~20 mA。b) 断信号动作状态设定◎“全开状态”：将开关③向右拨ON(通)将开关④和⑤向左拨OFF(断)。(当输入信号断开时，执行器的输出轴升到最上端限位停止，阀芯处于“全开”位置)◎“全关状态”：将开关④向右拨ON(通)将开关③和⑤向左拨OFF(断)。(当输入信号断开时，执行器的输出轴降到最下端限位停止，阀芯处于“全关”位置)◎“保持状态”将开关⑤向右拨ON(通)，将开关③和④向左拨OFF(断)。(当输入信号断开时，执行器的输出轴停止运动，阀芯仍保持在相应的位置。)※图1中开关③、④、⑤的设定是“保持”状态c) 正反动作状态设定◎“正动作状态”：将开关①向右拨ON(通)，将开关②向左拨OFF(断)(随着输入信号增大，输出轴向下端运动(关闭阀芯)；随着输入信号减小，输出轴向上端运动(开启阀芯)。)◎“反动作状态”：将开关②向右拨ON(通)，将开关①向左拨OFF(断)(随着输入信号增大，输出轴向上升运动(开启阀芯)；随着输入信号减小，输出轴向下端运动(关闭阀芯)。)

※图1中开关①、②的设定是“反动作”状态

◆执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设界线端子，接线极为简单方便。
◆执行器的关键部件--控制器，采用的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。
◆驱动量的反馈检测采用高性能的导电塑料电位器，分辨率<0.4﹪
◆具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
◆用状态选择开关设定正、反动作。
◆用状态选择开关可以设定输入信号为DC4～20mA或DC1～5V。
◆调整工作零点（起始）和行程满位（终点）简单易行。
◆当突然断电时，能确保阀芯自锁。
◆采用齿轮传动，可靠性高。
◆采用智能限位，较限位开关工作性能更加稳定可靠。
◆延时保护功能，额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消延时保护。
◆采用混合集成电路，严格高温、疲劳老化处理，树脂密封浇注，防潮、防震
◆过载保护功能，超过额定负载时，自动进入状态自锁，启动过载保护
◆用状态开关设定断信号时阀位三种状态：自锁、全开、全关
◆用状态开关设定输入信号为DC4-20mA或DC1-5V

◆电源:AC220-250，50HZ。
◆耗电功率（额定负载时）
规格A型执行器 50VA；
规格B型执行器 150VA；
规格C型执行器 220VA；
◆输入信号:DC4～20mA或DC1～5V
◆输出信号:DC4～20mA
◆控制:基本误差：1﹪回差≤1﹪死区≤1﹪
