- 产品名称：ZHJ-2-01-01-10-02-01，ZHJ-2-01-02-10-01振动速度传感器
- 产品型号：ZHJ-2-01-01-10-02-01，ZHJ-2-01-
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-11-12
- 已获点击：384
详细说明

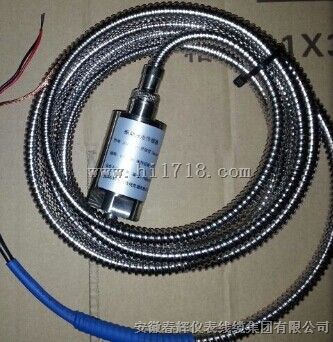

ZHJ-2-01-01-10-02-01振动速度传感器
ZHJ-2-01-02-10-01振动速度传感器：
是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。
传感器的总体设计保证它有如下使用特点：
它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域，并且符合目前国际标准（ISO）。
1、对旋转机器评定参数的要求。
2、相对于其它类型的振动传感器而言，传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
3、传感器有较低的使用频率可以适用于低转速的旋转机器。
4、传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。
（0.01μm）
5、传感器有一定抗横向振动能力。（不大于10g峰值）技术参数：
1．灵 敏 度：30mV/mm/s
2．加 速 度：8g
3．测量范围：2mm
4．环境温度：-10～100℃（相对湿度：≤90%）
-10～160℃ [高温型传感器]
5．测量方法：垂直、水平
6．重 量：250g
7．固定螺孔：M10×1．5×10（深）
可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器。也可以把速度量经过积分转换成位移量再予处理。这种测量可对旋转或往复机械的综合工况进行评价，它直接安装在机器外部，故使用维护极为方便。
安 装： 3.0 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M8×1.25螺钉磁座吸附在被测壳体上，然后将传感器拧在上面拧紧即可。3.1 安装尺寸及规范：参看图三（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。3.2 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2”和“3、4”分别短接并用。“1、2”作为传感器讯号输出的A端，“3、4”作为B端，与其他设备连接时，A、B端可互换，不用区分。连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端接地。传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。
四、注意事项：传感器应防止剧烈碰幢和敲打。
