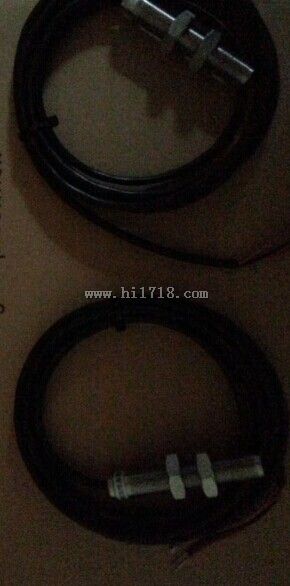

SFS-Z2转速探头：

概述SFS-Z2转速传感器抗干扰性能强，外壳为不锈钢螺纹结构，便于安装固定，内部灌浇密封，可适用于烟雾、油气、水汽等恶劣环境中。用途适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速和反转速的监测和保护

使用注意事项：

a.不允许在温度为250℃以上及强磁场环境中使用及放置；

b.安装及运输过程中应避免强烈撞击；

c.在被测轴跳动较大时，应注意适应放大安装间隙，以免损坏；

d.本传感器只能作为讯号器使用而不能作供电电源使用。

能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、转速传感器技术参数

1、输出波形：近似正弦波（≥50r/min时）

2、输出信号幅值：

50r/min时≥300ｍｖ传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

　　　　　　　　　　　　　　被测齿轮模数　m = 2

齿轮 Z = 60

　　　　　　　　　材料电工钢

　　　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、测量范围：20～10000Hz

4、使用时间：连续使用

5、工作环境：温度 -20～+180℃

6、输出形式：X12K4P四芯插头

外形及安装尺寸
