- 产品名称：XG-13，ZC-13磁电式转速传感器
- 产品型号：XG-13，ZC-13磁电式转速传感器
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2014-11-05
- 已获点击：649
- 型号/规格：XG-13，ZC-13磁电式转速传感器
详细说明

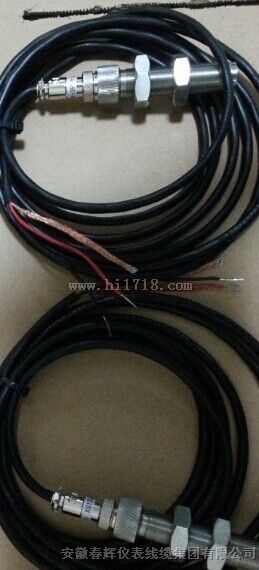

XG-13，ZC-13磁电式转速传感器
概述：
采用电磁感应原理达到测速功能，抗干扰性能好，具有输出信号大，无需外接电源，可在烟雾，水气，油气等恶劣环境中使用。
齿轮材料：应采用导磁率强的金属材料。
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生
巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。
能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。
传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
二、转速传感器技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：
50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙 δ＝0.5～1.2mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：20～10000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+180℃
使用注意事项
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
