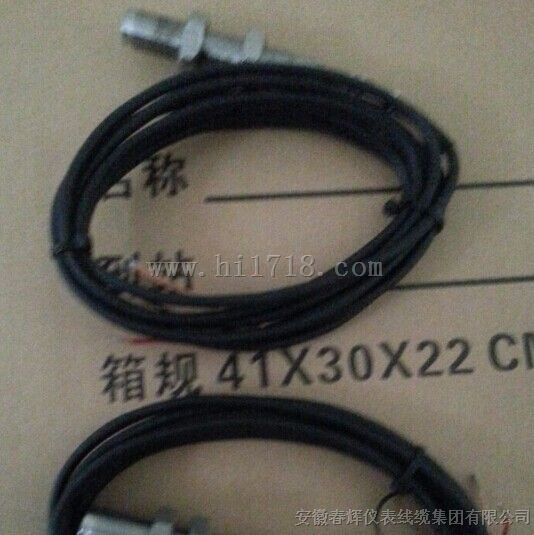

SMCB-01-16L磁敏测速传感器
SMCB-01-10L
SMCB-02-10L
SMCB-01-12L
SMCB-02-12L
SMCB-01-16L
SMCB-02-16L
SMCB-01-18L
SMCB-02-18L
【详细说明】
采用SMR 敏感元件,钢铁材质导磁体触发,具有频响宽,稳定性好,抗干扰能力强等特点,内有放大整形电路,输出幅度稳定的方波,能实现远距离传输,可用于测量转速,角位移等。 SMCB-01/02 型为单路/ 双路测速传感器,配以键槽或齿轮能输出两路有相位差的幅度稳定的方波信号,与反转速仪表可组成设备运转方向监测系统。
使用时应在被测量转速的轴上装一齿轮(正、斜齿轮基带槽圆盘都可以),将传感器安装在支架上,调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转,根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号,轴转动一圈时就产生Z(齿数)个电压脉冲信号,将此信号输入转速仪表,在转速表里设定好齿数,转速表就可以反应出轴的转速。
工作电压:DC12V(或11~13V) 响应频率:0.3HZ~1KHZ或1HZ~20KHZ 单 路:方波信号.高电平:近似电源电压;低电平:<0.3V 双 路:两路90°相位差的方波信号.高电平:近似电源电压;低电平:≤0.7V 触发形式:钢铁齿轮,齿条或其他软磁和硬磁材料 齿宽距离:≥1.5mm 工作距离:0~2.5 mm 使用温度:-25℃~+80℃ 适用湿度:≤95% RH 测量:±一个脉冲 保护形式:极性,短路 防护等级:IP65 输出方式:TTL、NPN或PNP型.默认PNP型输出 |
采用
SMR
敏感元件,钢铁材
质导磁体触发,具有频响宽,稳定性好,抗干扰能力强等
特点,内有放大整形电路,输出幅度稳定的方波,能实现
远距离传输,可用于测量转速,角位移等
采用
SMR
敏感元件,钢铁材
质导磁体触发,具有频响宽,稳定性好,抗干扰能力强等
特点,内有放大整形电路,输出幅度稳定的方波,能实现
远距离传输,可用于测量转速,角位移等
输出路数
1 路 2 路 1 路 2 路 1 路 2 路 1 路 2 路
螺纹规格
M10×1 M12×1 M16×1 M18×1
螺杆长度
50mm 60mm 60mm 70mm
工作电压
DC12V±1V
输出波形
方 波
响应频率
0.3Hz~1KHz 或 1Hz~20KHz ;
测量
±1 个脉冲;
输出电压
单路:高电平近似电源电压;低电平 <0.3V
双路:两路 90° 相位差的方波;高电平:近似电源电压;低电平: ≤ 0.7V ;
检测距离
0.5~4mm
触发形式
钢铁齿轮,齿条或其它导磁材料(齿轮要求见下图)
使用温度
-25 ℃ ~+80 ℃ ;
使用湿度
≤ 95%RH
保护形式
极性,短路
防护等级
IP65 IP65 IP65 IP65
输出方式
PNP 输出 PNP 输出 PNP 输出 PNP 输出
