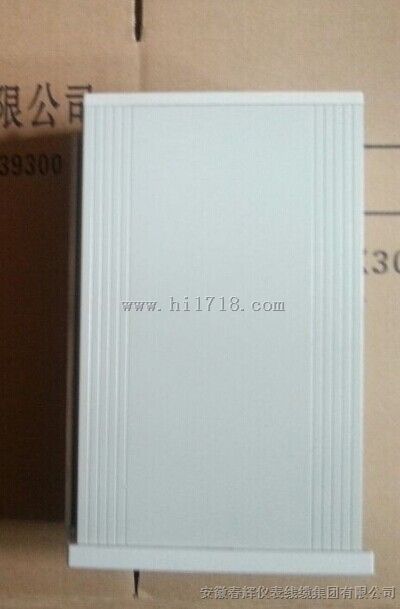

- 产品名称：轴承振动监测仪，轴振动监控仪
- 产品型号：轴承振动监测仪，轴振动监控仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-11-04
- 已获点击：657
- 企业类型：制造商
轴承振动监测仪 , 轴振动监控仪：
轴承振动监测仪，用户可根据自己的要求对量程、报警值、报警状态等参数进行设置。具有各通道能自独立工作、独立显示、独立输出4～20mA以及报警输出等功能，同时可接收两个振动传感器信号或加速度传感器信号，可用于连续监视和测量各种旋转机械的轴承振动幅度峰-峰值或振动速度（烈度）值。
应用领域
轴承振动监测仪表可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、水轮机、磨煤机、压缩机、电机、风机、泵等）轴承或机壳振动的测量和保护控制。
技术参数
供电电压：220VAC ± 10% 50Hz
量 程：0～50mm/s或0～600um（可选）
信号输入：磁电式振动传感器、压电式振动传感器（可选）
输入阻抗：≥20KΩ
输出信号：4～20mA （负载≦ 300Ω）
显示方式：三位 LED 数显
精 度：指示误差 1% ，标准输出 1%
频率响应：5～1KHz
缓冲信号：传感器信号经缓冲放大后从后端子输出
报警输出：1.输出触点：两组（警戒、危险）
2.触点状态：常开
3.触点容量：250VAC/3A或30VDC/5A
4.触点延时：0s～19s（可选）
5.报警状态：自恢复、自锁、旁路（可调）
6.触点寿命：10万次
运行温度：-20℃～60℃
存储温度：-30℃～ 85℃
相对湿度：20～95% 无冷凝
开孔尺寸：152mm(长)× 77mm(宽)
安装示意图
接线图示意图
轴振动监测仪表可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（ 如汽轮机、压缩机、电机、制氧机、风机、泵等）大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护控制。
技术参数
供电电压：220VAC ± 10% 50Hz
量 程：0～800um（可调）
信号输入：接电涡流传感器，两路信号输入
输入阻抗：≥20KΩ
输出信号：4～20mA （负载≦ 300Ω）
显示方式：三位 LED 数显
精 度：指示误差 1% ，标准输出 1%
频率响应：1～200Hz
缓冲信号：-2～-18V 输出阻抗 500Ω （ 5mA）
报警输出：1.输出触点：两组（警戒、危险）
2.触点状态：常开（达到报警时吸合）
3.触点容量：250VAC/3A或30VDC/5A
4.触点延时：0s～19s（可选）
5.报警状态：自恢复、自锁、旁路（可选）
6.触点寿命：10W次
运行温度：-20℃～60℃
存储温度：-30℃～ 85℃
相对湿度：20～95% 无冷凝
开孔尺寸：152mm(宽)× 77mm(高)
安装示意图：
