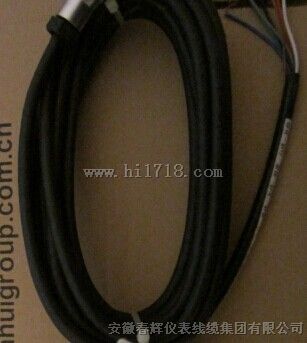

转速传感器CS-1D-065-05-01 ，

转速传感器CS-1G-075-03-01

可广泛使用于电力、冶金、石化、船舶和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及超转速的测量。

同时在工件加工转速监控、钢管涂装转速监控以及齿轮转速测量等领域也得到广泛应用。

将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。
磁电式传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号。

技术说明

l被测应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥2，材料为导磁低碳钢。

不适于零转速测量。

l工作温度： -30～80℃或-20～200℃（高温型）

l安装间隙： 0.3～2mm

l输出波形：近似正弦波（≥50r/min时）

l输出幅值： 50r/min≥300mv

用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置

工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。

使用注意事项：１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
