- 产品名称：SZCB-01-A1-B1-C3磁阻式转速传感器
- 产品型号：SZCB-01-A1-B1-C3磁阻式转速传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-10-31
- 已获点击：880
- 企业类型：制造商
详细说明

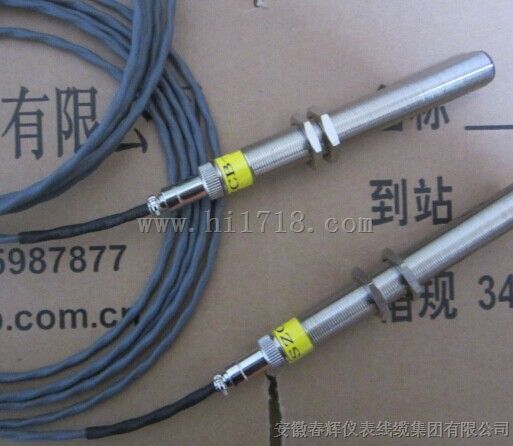

SZCB-01-A1-B1-C3磁阻式转速传感器：
采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
工作原理：
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮或带槽圆盘都可以）将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝（n/60）×Z
式中：F为频率 Hz／秒
n为被测轴转速 转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。
磁阻式传感器采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾，油气，水气等恶劣环境中使用。
齿轮材料：应采用导磁率强的金属材料
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上
齿轮模数：2～4
齿宽：大于5mm
三、技术参数：
1 直 流 电 阻：200±15Ω(25℃)
2 测速齿轮形式：模数2 ~ 4（渐开线齿轮）
3 工 作 温 度：-10 ~+120℃
4 抗 振 动：20g
5 螺 纹 规 格：Φ16传感器（M16×1）
6 重 量：约150g
7 转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)
转速（n/min） | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压(v) | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
