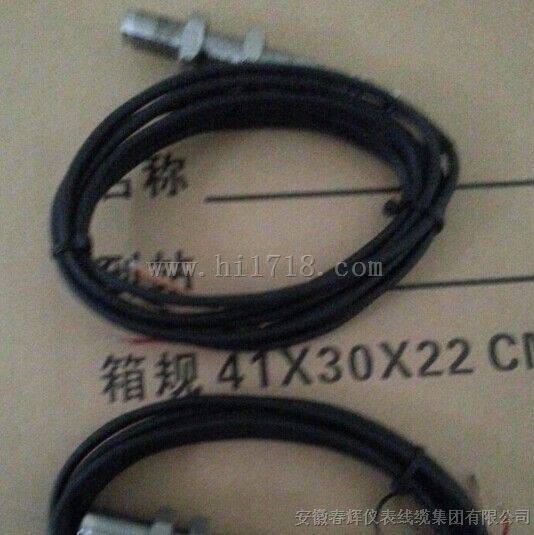

SMCB-01-18L磁敏测速传感器
  • 产品名称：SMCB-01-18L磁敏测速传感器
  • 产品型号：SMCB-01-18L磁敏测速传感器
  • 所属类别： >
  • 发布时间：2014-10-31
  • 已获点击：325
  • 企业类型：制造商
详细说明

SMCB-01-18L磁敏测速传感器


SMCB-01-10L

SMCB-02-10L

SMCB-01-12L

SMCB-02-12L

SMCB-01-16L

SMCB-02-16L

SMCB-01-18L

SMCB-02-18L

【详细说明】

工作电压:DC12V（或11~13V）
响应频率:0.3HZ~1KHZ或1HZ~20KHZ
单　　路:方波信号.高电平:近似电源电压;低电平:＜0.3V
双　　路:两路90°相位差的方波信号.高电平:近似电源电压;低电平:≤0.7V
触发形式:钢铁齿轮,齿条或其他软磁和硬磁材料
齿宽距离:≥1.5mm
工作距离:0~2.5 mm
使用温度:-25℃~+80℃
适用湿度:≤95% RH
测量:±一个脉冲
保护形式:极性,短路
防护等级:IP65
输出方式:TTL、NPN或PNP型.默认PNP型输出


采用

SMR

敏感元件，钢铁材



质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等



特点，内有放大整形电路，输出幅度稳定的方波，能实现



远距离传输，可用于测量转速，角位移等

采用

SMR

敏感元件，钢铁材



质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等



特点，内有放大整形电路，输出幅度稳定的方波，能实现



远距离传输，可用于测量转速，角位移等


     输出路数

     1 路 2 路 1 路 2 路 1 路 2 路 1 路 2 路
     螺纹规格

     M10×1 M12×1 M16×1 M18×1
     螺杆长度

     50mm 60mm 60mm 70mm
     工作电压

     DC12V±1V
     输出波形

     方 波
     响应频率

     0.3Hz~1KHz 或 1Hz~20KHz ；
     测量

     ±1 个脉冲；
     输出电压

     单路：高电平近似电源电压；低电平 <0.3V
     双路：两路 90° 相位差的方波；高电平：近似电源电压；低电平： ≤ 0.7V ；
     检测距离

     0.5~4mm
     触发形式

     钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图）
     使用温度

     -25 ℃ ~+80 ℃ ；
     使用湿度

     ≤ 95%RH
     保护形式

     极性，短路
     防护等级

     IP65 IP65 IP65 IP65
     输出方式

     PNP 输出 PNP 输出 PNP 输出 PNP 输出
