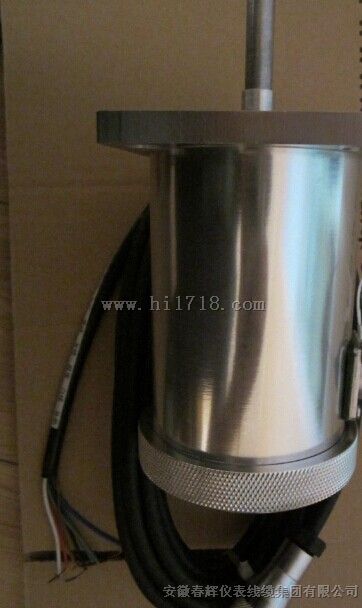

- 产品名称：JX73AT一体化振动温度传感器
- 产品型号：JX73AT一体化振动温度传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-10-31
- 已获点击：374
- 企业类型：制造商
JX73AT一体化振动温度传感器:
由振动速度传感器和温度传感器结合而成，其中振动传感器为两只，水平和垂直方向固定，一只温度传感器采用铂电阻实现，是专门为碎煤机等设备的运行工况监测而设计。其充分考虑了碎煤机的特殊工况及其工作环境，采用了多项专有技术使得测量准确性、抗干扰能力和工作可靠性大大加强。振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。
温度传感器的温度测量是利用铂电阻随温度线性变化的性质来测温的。
1．振动传感器
灵 敏 度：45mV/mm/s±5% 50MV/G
（温度在20℃时，在60Hz,烈度为10.0 mm/s时测得）
加 速 度：10g
测量范围：2mm
频率响应： 5～1000Hz
2．温度传感器：PT100
测量范围：0～400℃
3．环境温度：-30～100℃
4．测量方法：垂直、水平、轴向
5．安装方式：在Φ85的圆周上均匀分布用4个M8螺钉固定
6．外形尺寸：Φ78mm×83mm
7．插入深度：在40 mm～85 mm内可调
主要由X水平方向测振、Z垂直方向测振、轴承温度测量三部分组成。由于破碎机工作转速只有700～800rpm，因此振动传感器须采用低频响应好的传感器。JX73AT内部封装了两个美国公司工艺制造的加速度传感器，其低频响应可以到0Hz，分辨率可到0.1mg，性能稳定可靠，能承受加速度2000g的瞬间冲击。温度测量采用Pt100铂电阻做传感元件，Pt100铂电阻封装在带压紧弹簧的探头内，保证Pt100铂电阻与轴承之间的温度传递。
JX73AT振动温度传感器通常与JX52573轴承振动温度监控变送器结合使用。
