产品展示
- 产品名称：前置器/电涡流传感器探头3800XL, 3300XL
- 产品型号：前置器/电涡流传感器探头3800XL, 3300XL
- 所属类别：传感器 > 其他传感器
- 发布时间：2014-10-31
- 已获点击：502

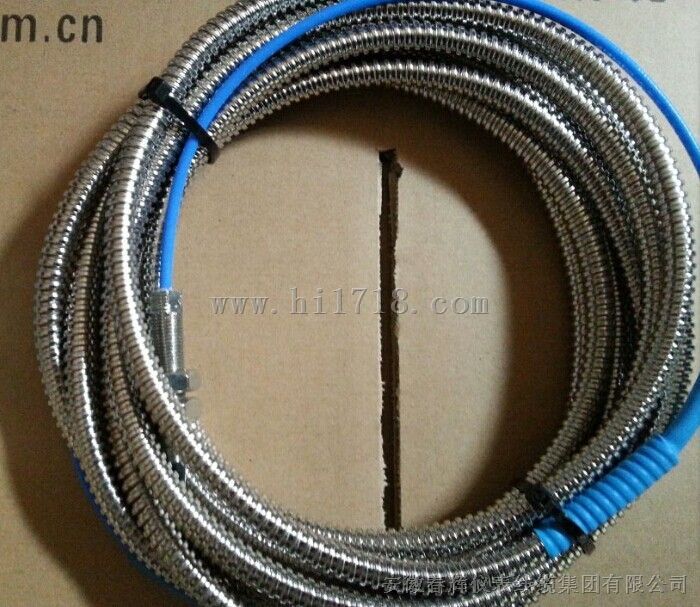

前置器/电涡流传感器探头3800XL, 3300XL
应用领域：
正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。
在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。
根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时（与金属是否块状无关，且切割不变化的磁场时无涡流），导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。 前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。
:是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。
能动态、非接触地测量被测金属导体与探头端面的相对振动位移（如轴振动等）。
电涡流位移传感器能静态、非接触地测量被测金属导体与探头端面的相对平均位移（如轴向位移、胀差等）。
电涡流位移传感器具有非接触测量、动态响应好、抗干扰能力强、不受油水等介质的影响、应用面广、结构简单、可靠性高等特点，多用于对大型旋转机械的轴振动、轴向位移、轴转速、壳体膨胀等的长期实时监测，可有效地保护设备的安全运行。
技术指标
1.线性量程、线性范围、线性中点、非线性误差、被测面
探头直径 线性量程
(mm) 线性范围
(mm) 线性中点
(mm) 非线性误差 被测面(mm)
φ5 1 0.25～1.25 0.75 ±1% φ15
φ8 2 0.50～2.50 1.5 ±1% φ20
φ11 4 1.0～5.0 3.0 ±1% φ30
φ25 12 1.5～13.5 7.5 ±1.5% φ50
φ50 25 2.5～27.5 15 ±2% φ100
※ 非线性误差指实际输出值与理论值(按标准特性方程计算)误值。
2.平均灵敏度（线性范围内输出变化除线性范围）
探头
直径
输出 φ5 φ8 φ11 φ25 φ50
负电压 8V/mm 8V/mm 4V/mm 0.8V/mm 0.4V/mm
4～20mA 16mA/mm 8mA/mm 4mA/mm 1.33mA/mm 0.64mA/mm
平均灵敏度误差：≤±5％
3. 动态特性
频响：0～10kHz
幅频特性:0～1kHz衰减小于1%，10kHz衰减小于5%
相频特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°
4.互换性误差≤5%
5. 工作温度
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
6.工作介质：空气、油、水。
