智能振动开关 / 电子振动开关/ 智能振动开关
一、概述
智能振动开关，可测量机壳或者结构相对于自由空间的振动烈度值，特别适用于具有滚珠轴承的机器，在这种机器里轴的振动可较多地传到机壳上，故智能振动开关可直接装在机壳上，对旋转机械进行连续测量和保护，智能振动开关的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该智能振动开关尤其适用。
二、主要功能
实现智能处理：报警Ⅰ值、Ⅱ值可通过内部按键任意设置
内部按键可调整量程值，无需电位器调整，方便现场调试
内部有与振动烈度值成正比的电流输出端子，供记录输出
开机2分钟后自动黑屏，按确认确显示
三、主要技术指标
频率范围：10~300Hz
量 程：0~50mm/s
准 确 度：±1%（满量程）
电流输出： 4~20mA
开关量输出：AC220V/5A
报警设定：满量程内任意设定
环境温度：0~45℃
相对湿度：≤80%
电源电压：220VAC/50Hz

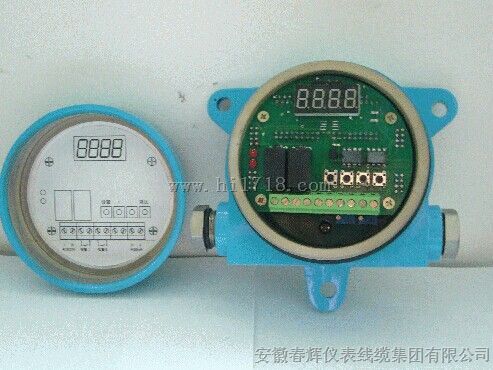

1—显示框：
在运行状态下，显示振动值；在参数设置状态下，显示参数标志和设置值；
2—报警指示灯：
当测量值超过报警设定范围时，该报警指示灯亮；
3—参数设置键
按住该键约3秒，进入参数设置状态；在参数设置状态下，可对各通道进行参数设置；设置完参数后，按住约3秒，退出参数设置状态；
4—+键
在参数设置状态下，按此键，可选择要设置的参数；在参数编辑状态下，可对要编辑的参数加1，按3秒连加；
5—-键
在参数设置状态下，按此键，可选择要设置的参数；在参数编辑状态下，可对要编辑的参数减1，按3秒连减；
6—确认键
在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。
7—接线端子
接电源输入、报警输出、4-20mA电流输出
五、参数设置与操作
通电后，仪表处于运行状态下，面板显示各通道位移量。
本仪表各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下：
| 参数标志 | 参数说明及出厂值 |
| E1-- | 报警Ⅰ（10mm/s） |
| P1-- | 报警Ⅱ（20mm/s） |
| L1-- | 量程（50.0mm/s） |
1、先按住“设置”三秒后进入设置状态。
2、用“+”“—”键选择相应参数，单通道为报警一（E1）、二级报警一（P1），双通道为报警二（E2）、二级报警二（P2）,
与量程20mA输出相对应的测量值，单通道为（L1）,双通道为（L2）。
3、选择相应设置参数后，按“确定”键进入，用“+”“—”键调节相应参数（报警，二级报警与量程）。注：按住“+”“—”键三秒后进入快速调节状态。设置完成后按“确定”键保存，或按“设置” 键取消修改值。按住“设置”三秒后退出设置状态。
