- 产品名称：ZH2116S ，ZH2108S巡检仪
- 产品型号：ZH2116S ，ZH2108S巡检仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-08-19
- 已获点击：426
- 品牌/商标：本厂部www.chunhuigroup.com.cn
- 企业类型：制造商
详细说明

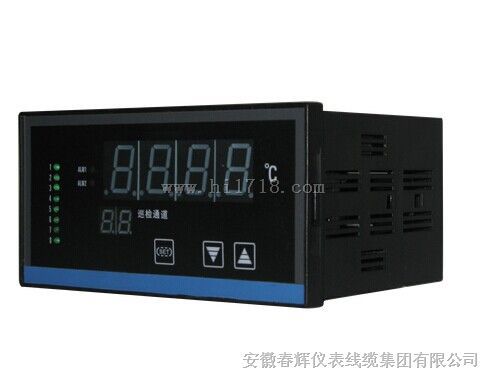

ZH2116S ，
ZH2108S巡检仪
适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，可巡回检测多路测量信号，并能对各种非线性输入信号进行高的线性矫正测量。
各种输入端口均具备信号和单通道输入功能，且各路可同时输入不同类型的型号，输入信号全切换时只需通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性能。控制输出有二种：各路统一报警输出/变送输出，各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型和报警无记忆型。输入/输出回路采用光电隔离，具有良好的抗干扰能力。
具有高亮度LED数码显示,可带有串行通讯接口.整机采用卡入式结构,使安装十分简便。
| 输入信号 |
| 测量通道 ·1~8、1~16、1~32路 |
| 模拟量 ·热电偶：标准热电偶-B、S、K、E、J、T、N、R、WRe3~25等 ·电阻：标准热电阻-Pt100、Cu50、Cu100远传压力电阻-30~35Ω等 |
| ·电流：0~10mA、0~20mA、4mA~20mA等（输入电阻≤250Ω） ·电压：0~5V、1V~5V、mV（输入阻抗≥250KΩ） |
| 输出信号 |
| 模拟量输出 ·DC4mA~20mA（负载电阻≤500Ω） ·DC0~10mA（负载电阻≤750Ω） ·DC1V~5V（负载电阻≥250KΩ） ·DC0~5A（负载电阻≥250KΩ） |
| 开关量输出 ·继电器控制输出-ON/OFF（带回差） ·触点容量：AC 220V/3A；DC24V/5A（阻性负载） |
| ·可控硅控制输出-SCR（过零触发脉冲）输出 AC400V/0.5A ·固态继电器输出-SSR（固态继电器控制信号）输出；DC5V~24V/30mA |
| 通讯输出 ·标准串行双向通讯接口 ·通讯方式：RS-232C，RS-485 ·波特率-300bps~9600bps（内部自由设定） |
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
| 00 | R | 0~1600℃ | 10 | Cu50 | -50~150℃ | 20 | 0~10mA开方 | -999~9999 |
| 01 | B | 200~1800℃ | 11 | Cu100 | -50~150℃ | 21 | 1~5V开方 | -999~9999 |
| 02 | S | 0~1600℃ | 12 | 4~20mA | -999~9999 | 22 | 0~5开方 | -999~9999 |
| 03 | K | 0~1300℃ | 13 | 0~10mA | -999~9999 | 23 | 可切换输入 | |
| 04 | E | 0~800℃ | 14 | 1-5V | -999~9999 | 24 | 频繁 | 0~3KHZ |
| 05 | T | -200~400℃ | 15 | 0~5V | -999~9999 | 25 | 0~20mA开方 | -999~9999 |
| 06 | J | 0~650℃ | 16 | 0~20mA | -999~9999 | 26 | mV非标信号 | 0~100mV |
| 07 | N | 0~1300℃ | 17 | 30~35Ω | -999~9999 | 27 | 电阻R非标信号 | 0~400Ω |
| 08 | Pt100 | -200~850℃ | 18 | 特殊规格 | 用户特定 | 28 | ||
| 09 | Pt100.1 | -99.9~200℃ | 19 | 4~20mA开方 | -999~9999 | 29 |
