- 产品名称：SXY/SWJ/SWB/UDZ电接点液位监控仪
- 产品型号：SXY/SWJ/SWB/UDZ 型电接点液位监控仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-17
- 已获点击：711
- 品牌/商标：www.chunhuigroup.com.cn
- 企业类型：制造商

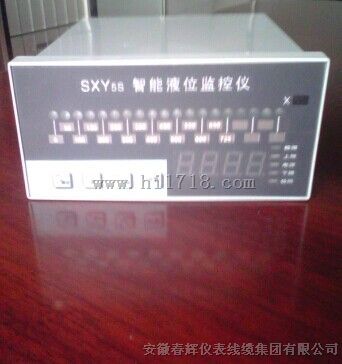

SXY/SWJ/SWB/UDZ系列电接点液位监控仪
液位仪,液位监控仪,电接点液位仪,电接点水位计,SXY系列液位仪
是由测量简、超纯水陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。分普通型、智能型、壁挂型。它采用红绿双色发光管在显示中模拟汽 ( 红 ) 与水 ( 绿 ) ，明显指示液位在容器中的位置，并具有越限报警、输出功能。
电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。它采用全电信号传送，不仅延时小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。
电接点液位计最突出的优点是能适应锅炉变参数运行，在锅炉起停等变参数运行情况下，仪表均能在控制室内准确的显示液位水位。 电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其它水箱的液位测量。但不适用易燃爆场合。
二、 技术指标：
1 液体阻值范围：普通型： 0—500kΩ( 手动调节 )
智能型： 0—500kΩ( 自动调节 )
2模拟显示：一组变色发光二极管 ( 最多 19 点，特殊规格可达 38 点 ) 以汽红水绿方式配合标尺刻度显示即时液位值
3数字显示型：四位数码管以数字方式显示即时液位值 超纯陶瓷电极至二次仪表引线长度： ≤200m( 壁挂型 ≤70m)
4 隔离输出： 0—10mA(RL ＜ 1kΩ) 或 4—20mA(RL ＜ 500Ω) 报警输出触点容量： AC220V,3A. 可供上下限各二组常开常闭触点，特殊需要，可供上限三组、下限二组或三组常开触点
5 机内直流电池供电时间： ≥1 小时 ( 可选择 )
6 电源： AC220V±10%,50Hz±1Hz
7仪表工作条件：环境温度： -10 ℃ —+45 ℃ ，相对湿度： ≤85%
8 仪表开孔尺寸 (mm) ： 152+1×76+1 或 76+1×152+1
仪表提供上限和下限各二组保护继电器常开常闭触点供用户外接使用。特殊型的仪表可提供上限和下限各三组保护继电器常开常闭触点供用户外接使用。为消除电接点沾上水滴有可能造成假水位对报警联锁动作的影响，本仪表还专门设计了报警逻辑控制判断功能，可有效地防止假水位报警。此外，为克服电厂控制室因大量使用各类热工仪表、设备、以及信号传输距离长有可能产生的种种干扰，本系列仪表设计中还采用了抗干扰措施。
2．技术参数
工作电压：AC220V±10%
机内电瓶直流供电时间：≥4小时
工作环境温度：-10℃~＋45℃
工作相对湿度：≤85%
适用液体水阻范围：0~500KΩ
电接点至仪表引线长度：≤200m
模拟显示：一组变色发光二极管（如19点）以汽红水绿方式配合标尺刻度显示即时液位值。
数字显示：一位符号管三位数码管或四位数码管以数字方式显示即时液位值。
继电器输出触点容量：上限和下限各三组常开常闭220V3A.
