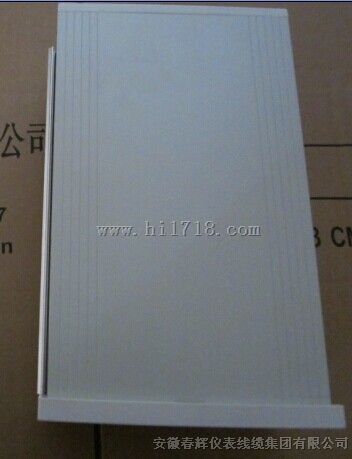

- 产品名称：HZW智能轴向位移胀差监控仪
- 产品型号：HZW智能轴向位移胀差监控仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-16
- 已获点击：461
- 品牌/商标：www.chunhuigroup.com.cn
- 企业类型：制造商
HZW系列智能轴向位移胀差监控仪
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴向位置的监视和保护.
功能说明：
1. 显示功能
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
零位间隙电压—量程—负报警—负停机—正报警—正停机
 |
调试说明
产品在出厂前均已校验合格。为防运输及其它因素造成的使用偏差，用户在使用前右进行复。
- 1.表头显示调节：
固定电涡流探头于校验架上，将前置器的OUT端与仪表的输入端相连，前置器的COM端与仪表的地相连，前置器的VT端与仪表的—24V端相连。接通仪表电源，胺光标左移键切换表头显示为间隙电压。调整探头与被测表面间隙到测量允许值附近（可参照线性测试W1电位器，直到表头显示值与电压一致。
- 2.零位设置
用户在确定机械零位后，若仪表显示不为零时，按“▲”键查看此时机械零位间隙电压值，再按“零位间隙电压”参数设置步骤将此参数设置成此值。
安装方式
监控仪安装在集控室，安装时将监控仪人集控室正面插入，然后从后面装上左右安装支架（厂家配套提供），紧固螺钉既可。再按要求在监控仪的背面端子板接入各输出导线。
量程选择A□□：
0 1—— -0.5～0～+0.5mm
0 2—— -1.0～0～+1.0mm
0 3—— -1.5～0～+1.5mm
0 4—— -2.0～0～+2.0mm
电流输出B□□：
0 1—— 4～20mA
0 2—— 0～10mA
传感器选择：C□□(WT系列电涡流传感器)：
0 1—— Ф8mm传感器
0 2—— Ф11mm传感器
0 3—— Ф18mm传感器
