- 产品名称：探头8mm/11MM/25mm/50mm/电涡流传感器
- 产品型号：8mm/11MM/25mm/50mm/电涡流传感器
- 所属类别：传感器 > 其他传感器
- 发布时间：2014-06-06
- 已获点击：508
详细说明
电涡流传感器
电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量
电涡流传感器的应用
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
电气指标
| 探头直径(mm) | Φ8 | Φ11 | Φ25 |
电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量
电涡流传感器的应用
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
电气指标
| 探头直径(mm) | Φ8 | Φ11 | Φ25 |
| 线性范围(mm) | 2 | 4 | 10 |
| 灵敏度(V/mm) | 8.0 | 4.0 | 0.8 |
| 使用温度(℃) | 探头延伸电缆-40～+150 前置器-40～+65 | ||
| 线性误差(%) | ＜1 | ＜1 | ＜1.5 |
| 温度漂移(%) | ＜3 | ＜3 | ＜5 |
| 频率响应(KHz) | 0～10 | ||
| 被测体直径(mm) | 16 | 25 | 50 |
| 电源(VDC) | -23～-26 | ||
| 输出电压(VDC) | 约-22 | ||
| 耗电量(mA) | ＜25 | ||
| 螺纹规格(mm) | M1O×1 | M14×1.5 | M30×2 |
环境指标：
前置器工作温度：-40℃～+65℃

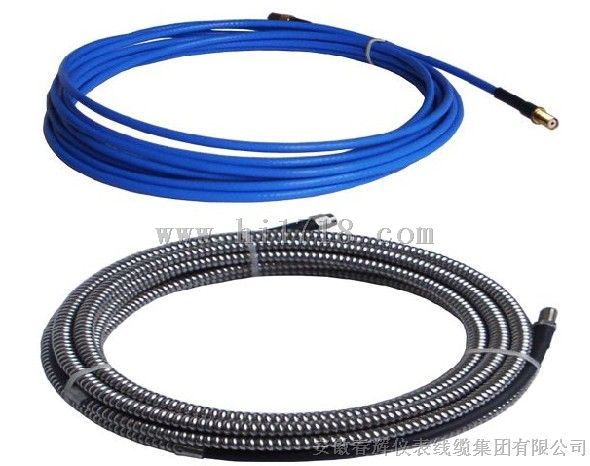

探头和延伸电缆：-40℃～+125℃
相对湿度： 95%，不冷凝
抗腐蚀：探头在工作时，不受下列物质直接接触的影响，(水、蒸汽、天然气体、轴承润滑油、汽油、苯等)
如有特殊要求，请与我公司协商
安装方式： 1.导轨式安装
2.底板4个螺丝安装
