- 产品名称：3800xl-A02,3800XL-A03,3800XL04、3800XL-A05电涡流传感器
- 产品型号：3800xl-A02,3800XL-A03,380XL系列
- 所属类别：传感器 > 其他传感器
- 发布时间：2014-06-06
- 已获点击：450

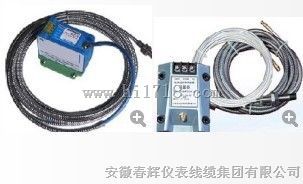

3800xl-A02,3800XL-A03系列电涡流传感器
3800L-A04/A05电涡流探头传感器
能测量被测体（必须是金属导体）与探头端面的相对位置。由于电涡流位移传感器长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。
系统主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。
二、 技术指标
探头直径： 可选
线性范围： 根据用户要求
灵 敏 度： 根据输出电压和量程决定
线性误差：＜1%
频 响：0～10KHZ
电缆长度：5m或9m（用户订货时选定）
工作温度：探头：-30~ +120℃；前置器：-20~ +65℃
使用电源：可选DC +24V，DC -24V，DC ±15V。
三、 传感器安装的要求及方法
检测部位的选择
探头线圈产生的磁场范围是一定的，在被测体表面形成的涡流场也是一定的。当被测面为平面时，以正对探头中心线的点为中心，被测面直径应当大于探头头部直径1.5倍以上；当被测体为圆轴而且探头中心线与轴心线正交时，一般要求被测轴直径为探头头部直径的3倍以上。否则，灵敏度就会下降。
探头安装部位应使轴向位移为正值时检测间隙增加，若轴向位移为正值时，其检测间隙减小，请在订货时说明。
安装方法
1．探头的安装
| 探头需通过支架固定在机组上，如下图所示，支架由用户自行设计，设计的支架应有足够的刚性，以防振动变形，探头在支架上安装要牢固，不允许在运转时有松动。现场安装时，探头与被检测金属面的安装间隙，应根据产品校验证书上的位移、电压特性表所规定的安装间隙来安装。切勿强扭探头上的涡流线圈，高频电缆不能随意扭折，插头不要随意拆装，以免造成损坏。 探头的安装，也可在装置单独送电后，通过测量前置器输出电压来确定其间隙（可参照线性测试单）。 2．高频电缆的安装 前置器至探头间的电缆为高频电缆，此电缆的总长为9m或5m（用户订货时确定），电缆长度不准随意改变，否则会影响测量的准确度。安装后电缆位置要求固定，以免造成不必要的损坏；也可加金属软管保护（即铠装）。 |
因安装或使用的需要，9m或5m长的高频电缆中间可接高频接头，该接头在固定时必须浮空（即接头不能与机架或大地在电气上相通），否则会引入干扰。故在安装时，高频接头必须用绝缘材料密封包扎好。
3．前置器的安装
前置器应浮空安装（即前置器与机组在电气上应绝缘）。为保护前置器不受损伤，建议用户外加一只前置器保护盒，先将前置器通过绝缘板浮空固定在铁盒内，然后再将铁盒固定在机架或铁栏杆上。安装场所温度小于65℃，通风且振动小。前置器与监控仪的联接电缆用户可采用三芯屏蔽电缆，其长度可达数十米。其屏蔽层应在集控室处单端接入仪表地。
四、 注意事项
1、 用户在安装探头时，在探头面积三倍的净空范围内不应有其它金属物质的存在；要避免探头碰伤撞伤；探头的安装要牢固，在运行中不能有丝毫的松动。
2、 电缆线不能扭折和任意加接；电缆中间的高频转换头连接好后应采取绝缘措施，使其与大地在电气上隔离。
3、 前置器时，前置器应安装在绝缘板上，使前置器在电气上与大地隔离。
前置器的三根信号传输线中间不要有接头。如有要考虑接头的接触电阻要尽可能小，以减少信号在传输线过程中的损耗。
主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
工作原理
传感器系统的工作机理是电涡流效应。当接通传感器系统电源时，在前置器内会产生一个高频电流信号，该信号通过电缆送到探头的头部，在头部周围产生交变磁场。如果在磁场的范围内没有金属导体材料接近，则发射到这一范围内的能量都会全部释放；反之，如果有金属导体材料接近探头头部，则交变磁场将在导体的表面产生电涡流场，该电涡流场也会产生一个方向与相反的交变磁场。由于反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的有效阻抗。
探头的电缆长度的选择非常灵活，可以选1.0，5.0，9.0米长，和探头是一个整体，5米和9米的电缆选项，则不再需要附加的延长电缆，简化了现场的连线。同时装在探头总成内部套筒上的反装探头，也可以供货。
使用温度：-40～+150℃
搞腐性：探头在工作时不受下列物质直接接触的影响：水，蒸汽，天然气体，轴承润滑油，汽油等
