CWY-D0-810803电涡流传感器?一体化电涡流位移传感器
  • 产品名称：CWY-D0-810803电涡流传感器?一体化电涡流位移传感器
  • 产品型号：CWY-D0-810803电涡流传感器?一体化电涡流位移传感
  • 所属类别： >
  • 发布时间：2014-06-06
  • 已获点击：273
详细说明

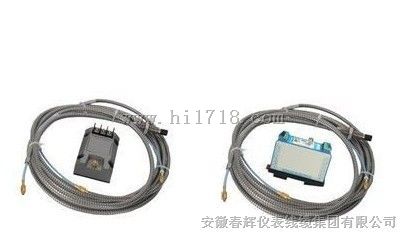

CWY-D0810803系列电涡流传感器

有时实 性。对于转子的不平衡、两个连接转子的不对中、轴承磨损、轴裂纹及转子叶片同壳体的动静碰磨等故障现象主要反映在振动的幅值、相位和频率等方面的变化，这 些都是最关键的信息并且都是易于测量的。电涡流位移传感器具有长期工作可靠性高，非接触测量，抗干扰能力强，不受油水等介质的影响，应用面广，结构简单等 特点。多用于对大型旋转机械的轴振动、轴向位移、轴转速、壳体膨胀等的长期实时监测，有效的保护设备的安全运行。也可对监测数据进行趋势分析及故障诊断， 以达到预测维护及排除故障的目的。
可测量旋转机械（轴位移、轴振动、壳（瓦）振动、胀差、偏心度、轴转速、零转速、反转、汽缸膨胀、摆度油膜厚度、键相器等参数）的长期实时监测（包子不平衡、不对中、轴承磨损、轴裂纹以及发生摩擦等），广泛应用于电厂、水泥厂、水泵厂、风机厂、电机厂、石油化工、钢铁冶金、造纸厂、煤炭、矿山、机械厂等旋转机械设备（如：风机、电机、减速机、泵、离心机、空分机、辊压机、汽轮机, 水轮机、励磁机、煤矿机械、压缩机、齿轮箱、电动马达、发动机、往复式机械、工业透平机、风扇、空压机、制氧机、磨煤机和冷却塔等）。
应用领域
     旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度等的在线监测，产品的机械尺寸、厚度、表面不平度检测。工业过程自动化的限位、计数及其它精密测控，可在石化、冶金、钢铁、电力、航空航天、制药、机械等行业广泛应用。


三、特点及组成

1.耐高温，能在油、水、汽等环境中长期连续工作非接触测量;
2.灵敏度高，线性范围宽、响应速度快;
3.抗干扰能力强，可靠性高。

主要技术参数

     1. 探头直径（mm）: Ф5、Ф8、  Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
     2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
     3. 灵敏度（V/mm）：16、8、 4、 2、 2、 1、 0.8、 0.6
     4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
     5. 工作温度：探头（-30～150）℃， 延长电缆（-20～120）℃， 前置器（-30～70）℃
     6. 线性误差：＜1%
     7. 频率响应：0～10KHz
     8. 工作电源：-24VDC、+24VDC、± 15V、（可根据用户需要设计工作电压）





主要技术指标
* 频率范围：0～15KHz         重 复 性：1.0%        温 漂：0.1%
* 电 源：-24V～+24VDC         功 耗：＜20mA        过程接口：螺纹（可订制）
* 传感器内阻 ：2～10Ω (一般为5.4Ω)       灵 敏 度：0.787mv/μm
* 信号输出：4～20mA、1～5V、-5～+5V、       负特性等（负载＜500Ω）

探头
    探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头；

延伸电缆
　　延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为1.0m,4ｍ、5.0ｍ、8ｍ、8.5ｍ五种，或者根据客户要求定制。
