- 产品名称：TDZ-1 直线位移传感器( TDZ -1L , TDZ-1D )
- 产品型号：TDZ-1 型直线位移传感器( TDZ -1L , TDZ-1D )
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：256
- 品牌/商标：本厂部
- 企业类型：制造商

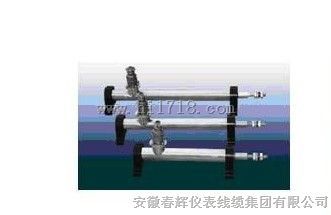

TDZ-1 型直线位移传感器( TDZ -1L , TDZ-1D )
适用于直线位移的测量、显示、控制。
量程： 0mm -1000mm 内任何规格
： 0.5% 、 1% 、 1.5%
输出： 0-5V 、 0-10mA、 4-20mA
电源： AC220V
如图所示，当一个铁芯在螺旋线圈内移动时A与B之间的阻抗和B与C之间的阻抗产生变化。当A与C之间供给一恒定的电压时，由于这些阻抗的变化是与铁芯的移动成正比，即电压的变化与铁芯的位移成线性比例关系，所以取出 VAB、VBC的电压差值即可测量出铁芯的位移量。
技术参数
■ 行程范围：
TDZ-1 阀位传感器：0 ~ 20、35mm
TD-1 次阀位传感器：0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
TD-2 热膨胀传感器：0 ~ 25、35、50mm
UT-81 油箱油位传感器：±100、±200、±300、±400mm
■ 励 磁：1500Hz，10 ~ 20VAC
■ 线性阻抗：250Ω±50Ω（1500Hz）
■ 线 性 度：有效全量程的±1.5%
■ 使用温度: -10 ~ 100 ℃
■ 相对湿度：≤ 90% 非冷凝
|
