详细说明

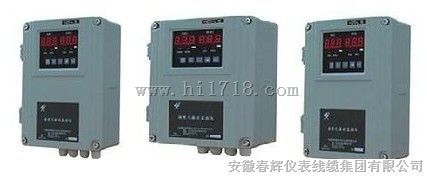

HZD-L-B型挂壁式振动烈度监控仪

主要用于对转速600～6000转/分旋转机械的振动烈度进行长期

监测，ST系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈

度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当

振动值超，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关

量输出，保护机器安全可靠运行。

功能说明

1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置

2、面板按键可调整量程值，无需电位器调整，方便现场调试

3、一分钟不按操作键，可自行回到运行状态

4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报

5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警

6、后面板上有与振动烈度值成正比的电流输出端子，供记录输出

电气指标：

1、外接电源：220VAC 50Hz 0.5A

2、输入
信号：接受一个ST系列磁电式速度传感器的信号
灵敏度：20 mV/mm/s±5%
频响：10～300Hz
输入阻抗：>100KΩ

3、量程：0～50.0mm/s(真有效值)

4、显示
显示方式：三位0.5英寸LED数字显示
显示：±1%满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED

5、输出
电流输出：4～20mA 有源
输出负载：≤500Ω

6、报警点设置
范围：0～100%满量程
度：±0.5%

7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点

8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps

环境指标：

温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝

物理指标：

外形尺寸：245×190×88 mm
安装尺寸：孔间距170×272.5 mm
重量：3Kg

订货指南

振动烈度监控仪必须配置 ST 系列振动速度传感器形成系统

HZD – L - B - A □ - B □ - C □ - D □ -E □

选型说明

量程范围 A □： 1 —— 0 ～ 10.0mm/S ； 2＊ —— 0 ～ 20.0mm/S ； 3 —— 0 ～ 50.0mm/S

通道选择 B □： 3 ——双通道(挂壁式)；

传感器选择 C □： 1 —— ST-2 ； 2＊ —— ST-3

报警延时 D □： 1 —— 0.1 秒； 2＊ —— 1 秒； 3 —— 3 秒

通讯接口 E □ ： 1 ＊ ——有 485 通讯接口； 2——无通讯接口
