- 产品名称：WT-DO系列探头、电涡流传感器、前置器、延伸电缆
- 产品型号：WT-DO系列探头、电涡流传感器、前置器、延伸电缆
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：363
- 品牌/商标：本厂部
- 企业类型：制造商

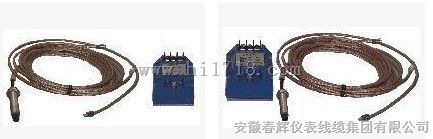

WT-DO系列探头、电涡流传感器、前置器、延伸电缆 ，
能测量被测体（必须是金属导体）与探头端面的相对位置
。由于电涡流位移传感器长期工作可靠性好、灵敏度高、
抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，
常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，
可以分析出设备的工作状况和故障原因，
有效地对设备进行保护及进行预测性维修。
系统主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。
工作原理
传感器系统的工作机理是电涡流效应。当接通传感器系统电源时，在前置器内会产生一个高频电流信号，该信号通过电缆送到探头的头部，在头部周围产生交变磁场。如果在磁场的范围内没有金属导体材料接近，则发射到这一范围内的能量都会全部释放；反之，如果有金属导体材料接近探头头部，则交变磁场将在导体的表面产生电涡流场，该电涡流场也会产生一个方向与相反的交变磁场。由于反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的有效阻抗。
产品说明
前置器：前置器是一个电子信号处理器。一方面前置器为探头线圈提供高频交流电流；另一方面，前置器感受探头前面由于金属导体靠近引起探头参数的变化，经过前置器的处理，产生随探头端面与被测金属导体间隙线性变化相对应的输出电压。
探头：探头对正被测体表面，它能地探测出被测体表面相对于探头端面间隙的变化。通常探头由线圈、头部、壳体、高频电缆、高频接头组成，其典型结构如图所示。线圈是探头的，它是整个传感器系统的敏感元件，线圈的物理尺寸和电气参数决定传感器系统的线性量程以及探头的电气参数稳定性。探头头部采用耐高低温的PPS工程塑料，通过“二次注塑”工艺将线圈密封其中。这项技术增强了探头头部的强度和密封性，在恶劣环境中可以保护头部线圈能可靠工作。探头壳体用于支撑探头头部，并作为探头安装时的装夹结构。壳体采用不锈钢制成，并备有锁紧螺母。
WT探头的电缆长度的选择非常灵活，可以选1.0，5.0，9.0米长，和探头是一个整体，5米和9米的电缆选项，则不再需要附加的延长电缆，简化了现场的连线。同时装在探头总成内部套筒上的反装探头，也可以供货。
使用温度：-40～+150℃
搞腐性：探头在工作时不受下列物质直接接触的影响：水，蒸汽，天然气体，轴承润滑油，汽油等。
延伸电缆：作为系统的一个组成部分，延伸电缆用来联接和延长探头与前置器之间的距离，您可以对延伸电缆长度和是否需要带铠装进行选择，选择延伸电缆的长度应该使延伸电缆长度加探头电缆长度与配套前置器所要求的长度一致(5m或9m)。
技术指标
探头直径（mm） | Ф8 | Ф11 | Ф25 |
线性范围（mm） | 2 | 4 | 12 |
灵敏度（V/ mm） | 8.0 | 4.0 | 0.8 |
使用温度（℃） | 探头延伸电缆-40～+150 前置器-40～+65 | ||
线性误差（%） | <1 | <1 | <1.5 |
温度漂移（%） | <3 | <3 | <5 |
频率响应（KHz） | 0～10 | ||
被测面直径（mm） | 16 | 25 | 50 |
电源（VDC） | -23 ～ -26 | ||
输出电压（VDC） | 约-22 | ||
耗电量（mA） | <15 | ||
螺纹规格（mm） | M10×1 | M14×1.5 | M30×2 |
