SWZT-3A/XXX振动、温度、油位三参数组合探头

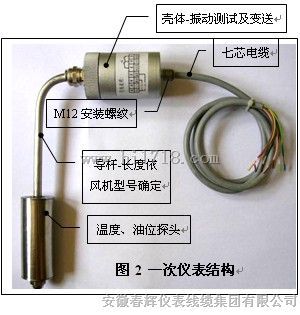

使用时通过M12×1.25螺纹安装于风机观察窗盖板内侧，温度、油位探头部分垂直插入润滑油内，测量温度及油位，壳体部分测量水平振动并完成信号变送。外形结构如右图2所示。型号中后缀XXX为油位至安装中心的距离（订货时需明确该值或明确风机型号。否则，按观察窗纵向尺寸的1/2制作)
SWZT-3A三参数组合探头:
故障现象 | 检查内容 |
无任何显示 | 电源线是否接好； 电源开关是否打开； 内部保险是否熔断。 |
振动速度、温度总显示0 | +12V与GND端接线是否颠倒或虚接； 振动输入与温度输入端接线是否虚接； 仪表端插头是否松动； 温度输入端与GND是否有短路； 温度探头是否短路； 电缆与仪表的连接是否正确和牢固。 |
温度总显示99.9 | 温度探头是否断路； 温度探头与振动探头的连接是否牢固； 温度输入端与+12V是否有短路。 |
温度显示大范围波动 | 振动输入与温度输入端接线是否颠倒； 温度探头与振动探头的连接是否牢固； |
温度显示总在50上下波动 | 振动输入与温度输入端接线是否颠倒； |
振动总显示99.9或偏大 | 振动探头安装是否牢固或松动； 减速器或叶片安装是否符合技术要求。 |
开机即报警 | 报警值是否设置在值 |
总不报警 | 报警值是否设置在值 |
计算机端无显示或计算机端与二次仪表端显示值偏差太大 | 二次仪表端接线是否正确； 回路线阻是否超过150Ω； 采样电阻是否超过250Ω。 |
高或（和）低油位误报警 | 新装机：检查油位接线 运行机：用汽油或煤油清洗油位探头部分 |
不运转时油位正常，而在运转时高或（和）低油位报警 | 由于运转时油位波动，会造成油位传感器浮球产生一定程度的上下波动，造成高或（和）低油位误报警。可参照塔架上的油标，适量添加润滑油，不理会油位高指示，而保证运行时不出现油位“低”指示。 |
