详细说明

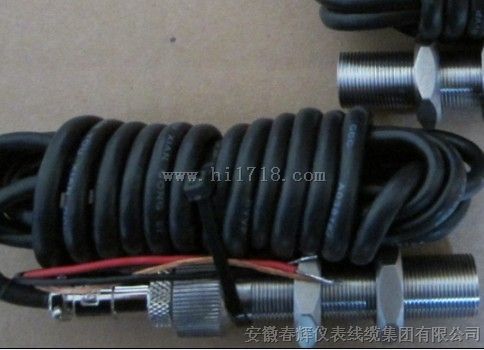

转速传感器、转速探头、测速传感器

型号：XS12JK系列

采用电磁感应原理来达到测速目的。传感器安装在正对于渐开线齿轮的齿面，形成切割磁力线，产生交变电压。具有抗干扰性能好、输出信号大、不需外接电源等优点，适合在各种恶劣环境中使用。

技术参数

1、输出波形：近似正弦波（≥50r/min时）

2、输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

被测齿轮模数　m = 2

齿轮 Z = 60

材料电工钢

　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、测量范围：50～5000Hz

4、使用时间：连续使用

5、工作环境：温度 -20～+60?C

6、输出形式：X12K4P四芯插头 3芯插头

7、外形尺寸：外径M16×1(特殊规格可定制)

四、使用注意事项

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。

1. 量程范围：50～15000rpm(标准60齿)

2．齿轮形式：模数2～4（渐开线）

3．齿轮材料：高导磁金属材料4．安装螺纹：M16×1或其它规格5．安装间隙：0.5～1mm6．输出波形：近似正弦波（渐开线齿轮）；近似方波（孔板）7．使用温度：-10～70℃（普通导线）；-10～120℃（高温导线）
