- 产品名称：磁电转速传感器XS12JK-3P/Y/4P/Y
- 产品型号：磁电转速传感器XS12JK-3P/Y/4P/Y
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：503
- 品牌/商标：本厂部15855093488
- 企业类型：制造商

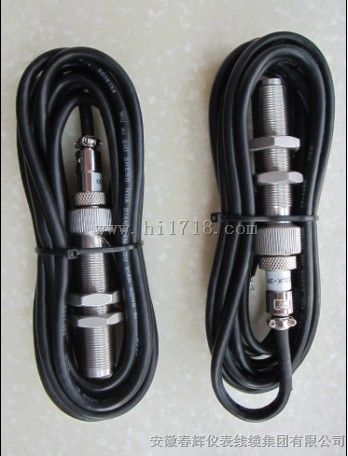

磁电转速传感器XS12JK-4P/Y
转速传感器/转速探头XS12JK-3P/Y
测速传感器XS12JK系列
XS12JK系列磁电转速传感器:
用电磁感应原理来达到测速目的。传感器安装在正对于渐开线齿轮的齿面，形成切割磁力线，产生交变电压。具有抗干扰性能好、输出信号大、不需外接电源等优点，适合在各种恶劣环境中使用。
能将转角位移转换成电信号供计数器计数，
只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。
一：传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
二、技术参数：1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300ｍｖ 传感器
铁芯和被测齿轮齿顶间隙 δ＝0.5～1.2mm
被测齿轮模数m=2
齿轮 Z = 60
材料 电工钢 信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz4、 使用时间：连续使用
5、 工作环境：温度 -20～+60℃ -20～+160℃（特殊定做
6、 输出形式：X12K4P四芯插头
7、 外形尺寸：外径M16×1可根据要求需定做。
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自 如，六角螺母并紧后，不得有松动现象。２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
技术参数：1．量程范围：50～15000rpm(标准60齿)2．齿轮形式：模数2～4（渐开线）3．齿轮材料：高导磁金属材料4．安装螺纹：M16×1或其它规格可以定制！5．安装间隙：0.5～1mm6．输出波形：近似正弦波（渐开线齿轮）；近似方波（孔板）7．使用温度：-10～70℃（普通导线）；-10～120℃（高温导线）
● 有特殊要求和规格请跟厂家联系
