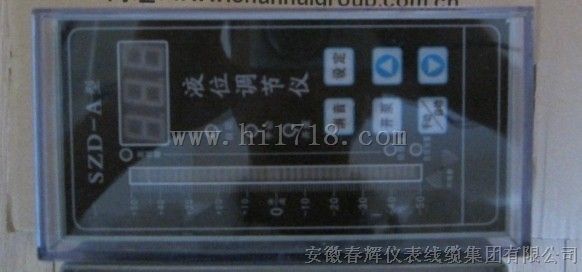

SZD-A液位调节仪
主要功能:
1、具有高、低水位声光报警功能。
2、具有高、低水位报警开关输出功能。
3、具有危险低水位联锁保护功能。
4、具有锅炉水位双色光柱显示功能。
5、具有锅炉水位数字化显示功能。
6、具有锅炉水位控制手动—自动无扰动任意切换控制功能。
7、具有报警消音自动回复功能。
8、具有紧急情况下，手动补水功能。
9、适配传感器：电感式传感器。
SZD-A 智能型液位调节仪主要技术参数
1、液位输入信号：电感信号（配UHGG-311A-G传感器使用）
2、液位显示范围：-50mm到+50mm（100mm）
3、液位调节范围：-40mm到+40mm（连续任意可调）
4、液位报警范围：-75mm（危低水位）、-50mm（低水位）、+50mm（高水位）
5、报警输出容量：220VAC、10A
6、开泵触点容量：220VAC、10A
7、液位输出信号：DC：4-20mA RL ≤1.2KΩ （选配）
8、工作电压及功耗：AC220V±15%，功耗≤3W
9、使用温度：传感器≤250℃ 仪表≤50℃
10、仪表外形尺寸：80mm×160mm×160mm
11、仪表开孔尺寸：76±1mm×152±1
12、传感器适用介质:非腐蚀性液体比重≥0.8
13、传感器工作压力：≤2.5Mpa。
14、传感器兰距:300±2,350±2,400±2,440±2（mm）
工作原理
由检测液位的电感式液位传感器将检测到的液位变化信号送至调节仪得输入模块进行检波，放大，通过单片机软件进行模糊运算，输出稳定的水位电信号，逐级控制LED显示模块，显示真实水位信号，控制液位自控模块实现锅炉水位自动化控制，确保锅炉水位控制在安全范围之内。同时实现锅炉水位光柱显示和数字显示多重功能。
当某种原因锅炉水位出现异常时，即高水位、低水位、危低水位时，安全控制模块系统自动发出声光报警信号，继电器触点输出开关信号。高、低、危低报警开关信号（继电器触点出厂时为常开信号）。
