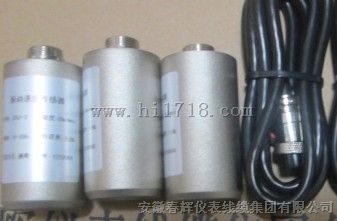

- 产品名称：SZ-4，SZ-4V，SZ-4H速度传感器
- 产品型号：SZ-4，SZ-4V，SZ-4H
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：561
- 企业类型：制造商
磁电式速度传感器
型号：SZ-4， SZ-4V, SZ-4H
利用磁电感应原理把振动信号变换成电压信号，该电压值正比于振动速度值。本传感器可以用于测量转速低到5Hz的机械振动。
主要特点：
1、输出信号和振动速度成正比，可以兼顾高频，中频和低频的振动测量领域。
2、SZ-4系列传感器有较低的输出阻抗，较好的信噪比。对输出插头和电缆也无特殊要求，使用方便。
3、传感器设计中取消了有摩擦的活动元件，因此灵活性好，可以测量微小的振动（0.01mm）。
4、传感器有一定抗横向振动能力（不大于10g峰值）
技术参数：
■ 灵 敏 度：50mV/mm/s±5%；
测试条件：（温度20℃±5℃，在80Hz，速度为10mm / s情况下测得）
■ 振幅极限：≤2000μm (峰-峰)；
■ 频率响应：（4~1000）Hz；
■ 加速度：10g；
■ 测量方向：（垂直型） （水平型）
■ 安装方式：在传感器底部中心孔用一个M10×1螺钉固定；
■ 环境条件：防尘、防潮
■ 使用温度：（-30 ~ 120）℃；
■ 相对湿度：≤95 %（非冷凝）；
■ 外形尺寸：Φ35×78（mm3）；
安装:主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）
1、安装位置：水平或垂直安装于被测振动点上，以传感器底部M10螺钉固定。
2、安装尺寸及规范：（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。
3、使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2”和“3、4”接负端，与振动监控仪的连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端在振动监控仪的外壳接地。
传感器的安装本厂配用M10的固定螺钉
